Я считаю, что мне очень сильно повезло с местом жительства. В Самарской области мягкий и комфортный климат, красивая природа, много интересных мест. Зачастую, даже далеко ехать не надо — в радиусе нескольких десятков километров от Самары полно классных мест, которые обязательно стоит посетить. Ну а если еще заодно удастся там же отыскать классные технопамятники — так это вообще здорово.

В одном из своих путешествий по области, я заехал в село Сергиевск (в 110 километрах к северу от Самары). Примечательно оно тем, что на территории округа находится уникальный и старейший в России санаторий «Сергиевские Минеральные воды». Открыт он был еще в 1833 году! Построен санаторий рядом с серным озером — памятником природы мирового значения, внесенным в каталоги ЮНЕСКО как объект всемирного культурного и природного наследия.

Сергиевск Самарская область

Также недалеко есть потрясающе красивое Голубое озеро, в котором и зимой, и летом держится постоянная температура воды плюс семь градусов.

Сергиевск Самарская область

Парк победы в селе Сергиевск

Но, помимо этого, в Сергиевске есть еще одно место, которое мне показалось очень интересным, а именно — Парк Победы. В 2015 году двое жителей села Сергиевск одержали победу в конкурсе компании «ЛУКОЙЛ», в номинации «Победа» — с проектом парка военной техники. Спустя год, этот проект был реализован.

Парк Победы Сергиевск Самарская область

Сейчас в парке находятся пять единиц военной техники — танк, боевая машина пехоты, система залпового огня, полевая пушка и артиллерийская гаубица. Не исключено, что в будущем добавится еще что-то — место еще под одну машину есть.

Парк Победы Сергиевск Самарская область

Сегодня я хочу вам показать подробно все экспонаты, стоящие в этом парке, и рассказать про каждый из них. Так как парк «свеженький», то вся техника в превосходном состоянии, что позволило мне вдоволь нащелкать крупных планов и деталировок.

Боевая машина пехоты БМП-1

Начнем по порядку. Первым экспонатом при входе в парк является первая советская машина пехоты БМП-1. Вообще, этот аппарат — в принципе первая в мире боевая машина такого рода и назначения.

БМП-1 Сергиевск Самарская область

У меня уже был рассказ про БМП, но там была машина второго поколения. А про родоначальницу серии я пишу впервые.

Боевая машина пехоты как класс родилась в угоду изменившейся военной доктрине СССР. В эпоху предполагаемых атомных атак и танковых клиньев возникла необходимость в средстве переброски пехоты к переднему краю боевых действий в условии радиационного заражения, повышении ее мобильности и защищенности на поле боя. Нужна была машина, которая позволяла бы личному составу не просто выживать в зараженной местности, но и вести бой, не покидая бронированного корпуса. Такой аппарат должен обладать высокой подвижностью и проходимостью, уметь преодолевать водные преграды, а при необходимости — поражать бронированные машины противника.

БМП-1 Парк победы в селе Сергиевск

Прототип БМП был разработан конструкторским бюро №2 на Челябинском Тракторном Заводе. В качестве основного оружия в комплексе использовалось новое гладкоствольное 73-мм орудие 2А28 «Гром» с автоматической системой заряжания. Оно же, кстати, в дальнейшем применялось в другой инновационной бронемашине — БМД-1.

Для борьбы с танками на дистанциях превышающих дальность стрельбы из орудия 2А28, имелся комплекс управляемого ракетного вооружения 9К14, использующий ПТУР 9М14М «Малютка». Заряжание этого комплекса, пуск ракеты и ее наведение в цель осуществлялось с места наводчика-оператора без выхода из башни.

БМП-1 Парк победы в селе Сергиевск

В 1965 году были изготовлены несколько первых опытных образцов бронемашины для проведения испытаний, в 1966 — она была принята в серию, а в следующем году БМП-1 уже принимала участие в ноябрьском параде на Красной Площади.

БМП-1 Парк победы в селе Сергиевск

Серийно машина выпускалась с 1966 по 1979 год — пока ей на замену не пришла БМП-2. Всего было изготовлено более 20 000 единиц БМП-1. БМП-1 выпускался в СССР, Польше, Чехии и Индии. Выпуск этих машин был прекращен в 1988 году. Стран-эксплуатантов можно насчитать несколько десятков.

БМП-1 Парк победы в селе Сергиевск

Естественно, БМП-1 прошла все вооруженные конфликты СССР и России, повоевала на Ближнем Востоке и в Африке. Боевая машина пехоты БМП-1 до сих пор стоит на вооружении вооруженных сил Российской Федерации.

БМП-1 Парк победы в селе Сергиевск

Стальной бронекорпус машины обеспечивает защиту от пуль стрелкового оружия. Броня достаточно тонкая — пробивается даже крупнокалиберными 12.7-мм пулеметными пулями. Противотанковые гранаты типа РПГ-7 гарантированно уничтожают БМП.

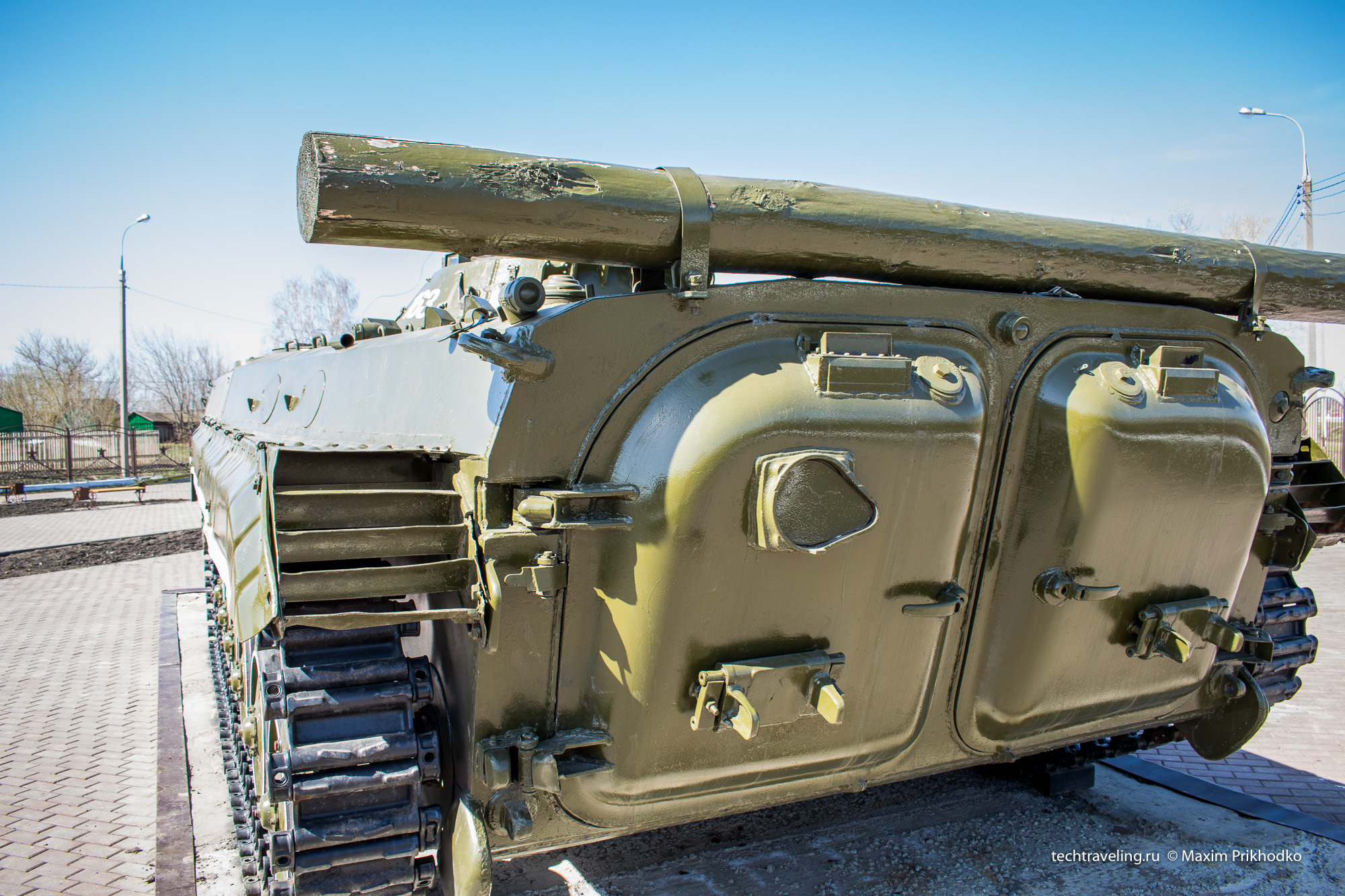

В передней части бронекорпуса находится моторно-трансмиссионное отделение и место механика-водителя. В задней части — десантный отсек, вмещающий 8 бойцов со снаряжением. Через эти две большие двери заднего люка происходит погрузка-выгрузка десанта. На них же расположены дополнительные топливные баки, придающие люкам характерную «надутость».

БМП-1 Парк победы в селе Сергиевск

БМП-1 Парк победы в селе Сергиевск

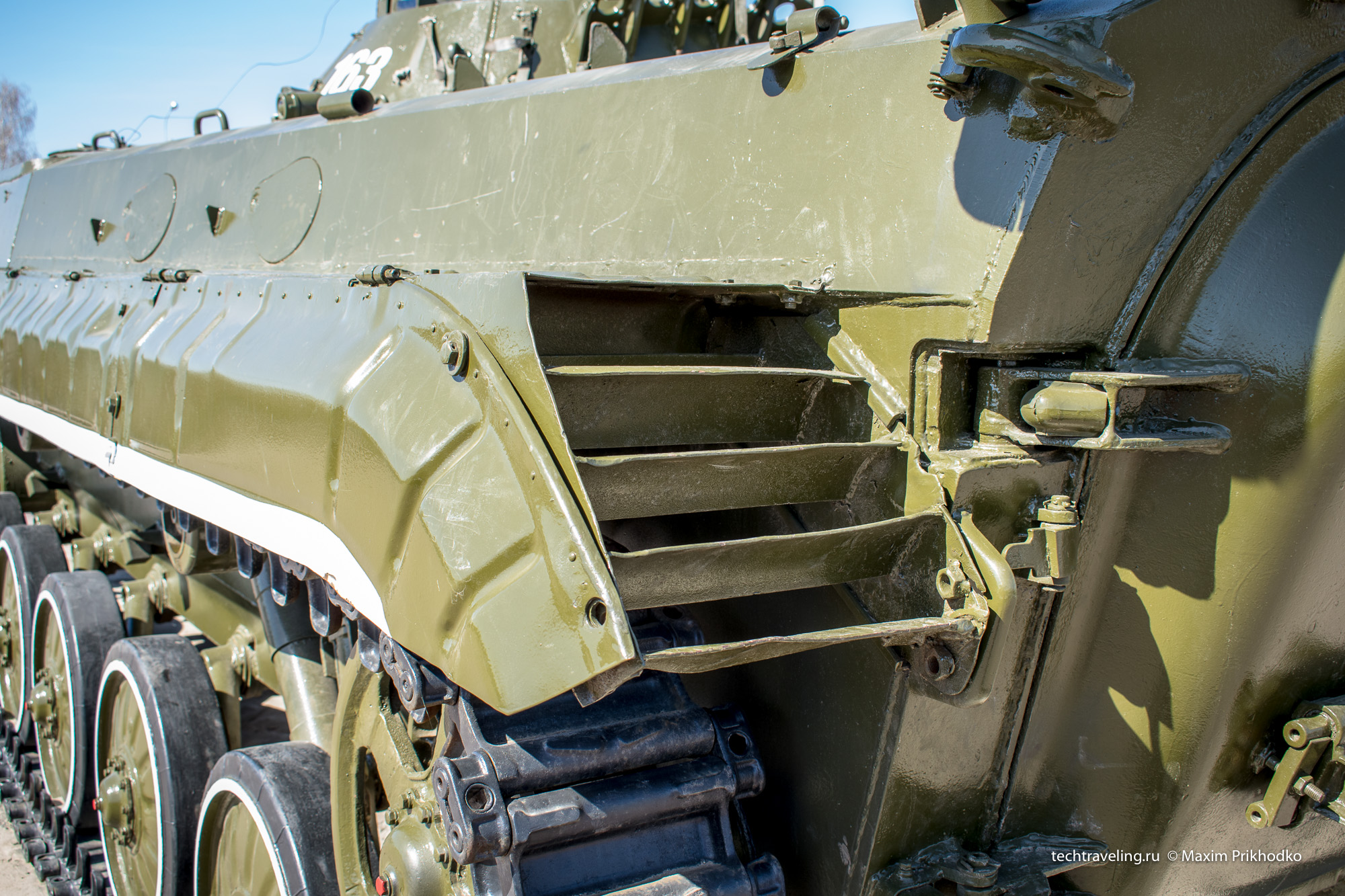

БМП-1 умеет плавать, однако не оснащена водометными движителями. Движение в воде происходит за счет перематывания гусениц. Для увеличения скорости на плаву на задних крыльях установлены решетки, отбрасывающие поток воды с гусениц не вверх, а назад. На фото эти решетки очень хорошо видно.

БМП-1 Парк победы в селе Сергиевск

Для увеличения плавучести, катки выполнены полыми.

БМП-1 Парк победы в селе Сергиевск

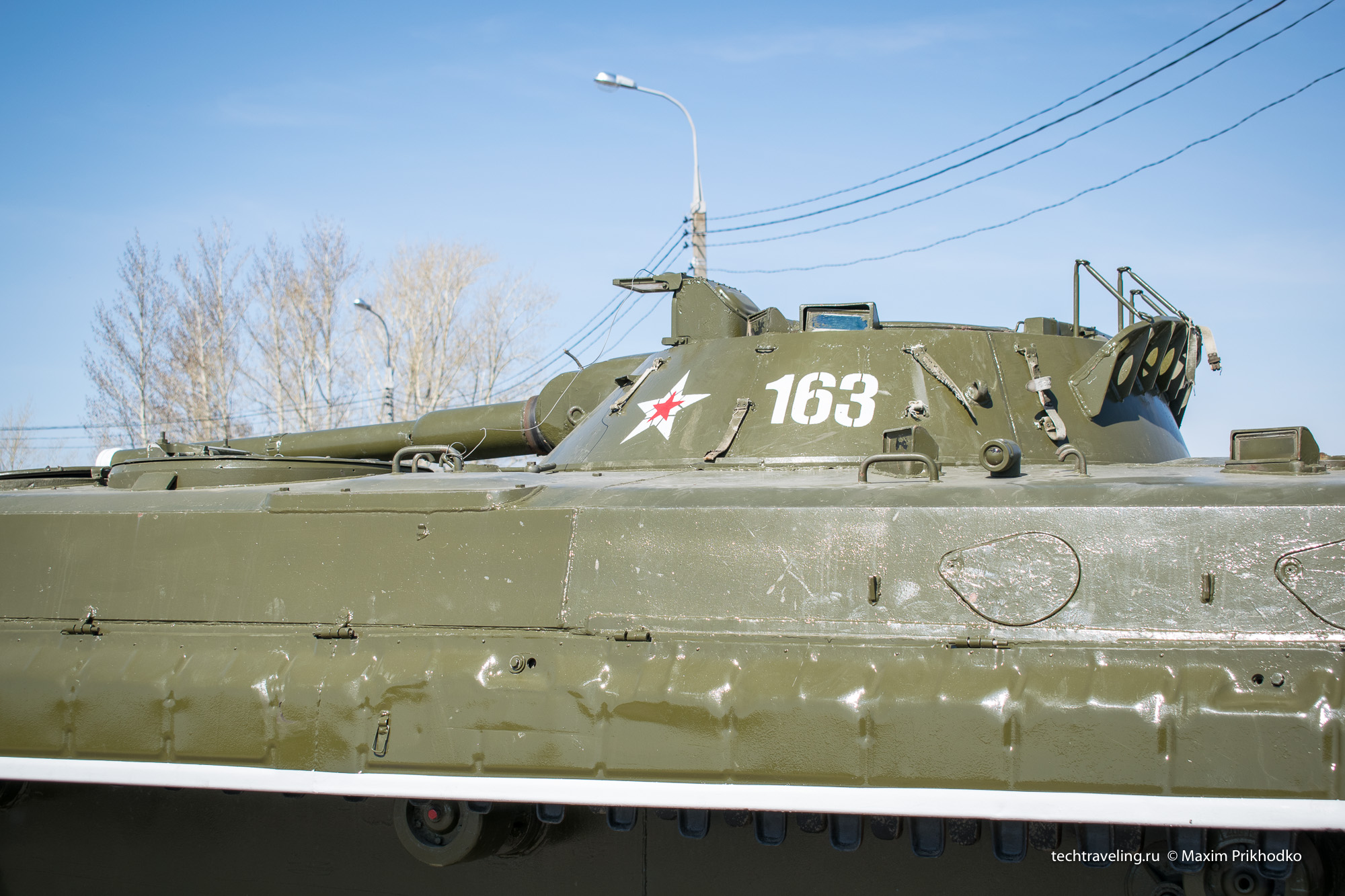

В башне БМП-1 располагается вооружение — 73-мм пушка «Гром», спаренный пулемёт 7,62-мм ПКТ и ПТУР 9М14М «Малютка». На этой конкретной машине «Малютка» демонтирована. Во время Афганской войны был выявлен существенный недостаток орудия — малый угол подъема ствола. В боевых действиях на высокогорье зачастую было просто невозможно навести орудие на противника.

БМП-1 Парк победы в селе Сергиевск

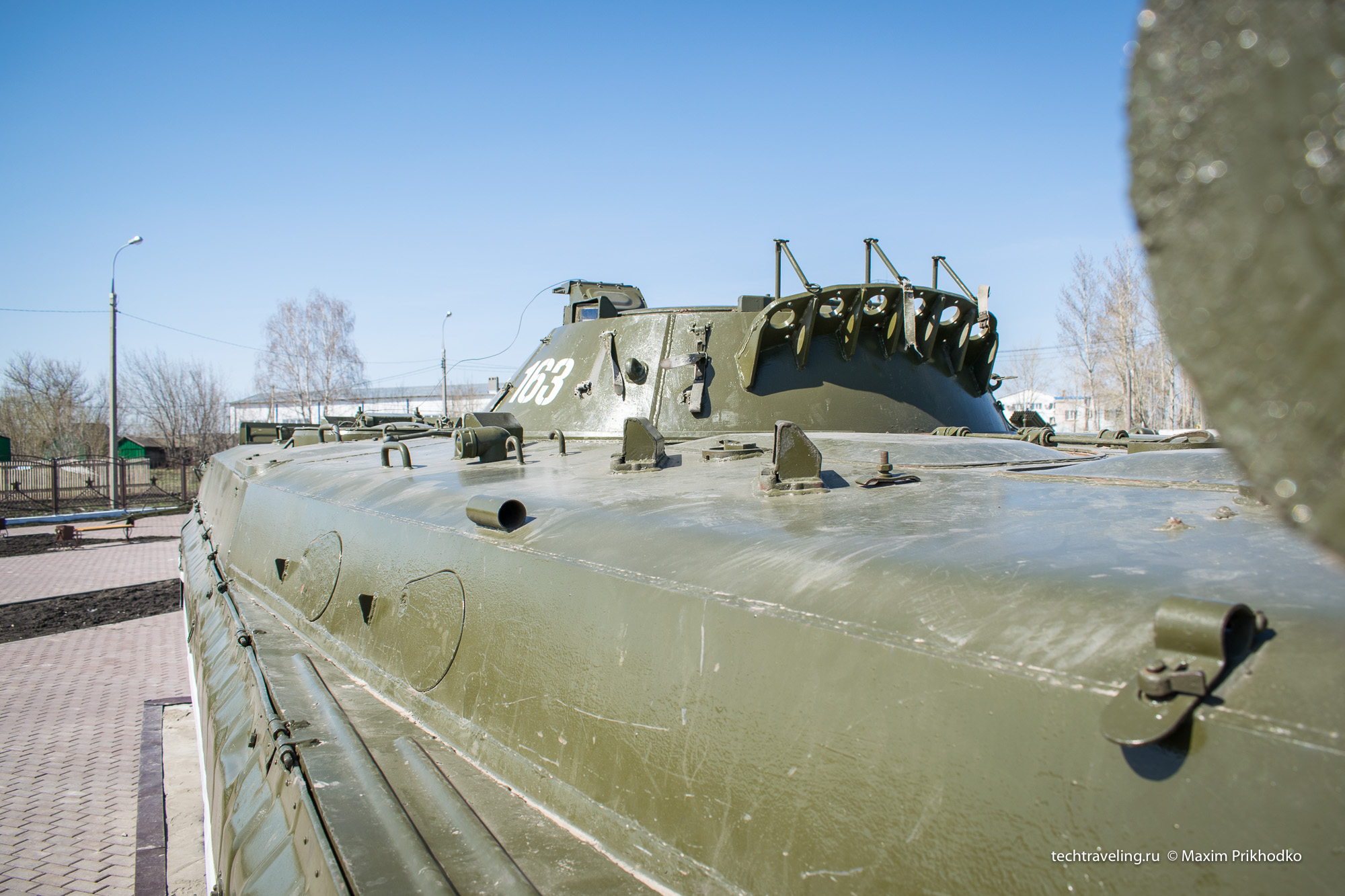

На бортах бронекорпуса можно видеть бойницы, через которые десант может вести автоматный огонь, не покидая машины.

БМП-1 Парк победы в селе Сергиевск

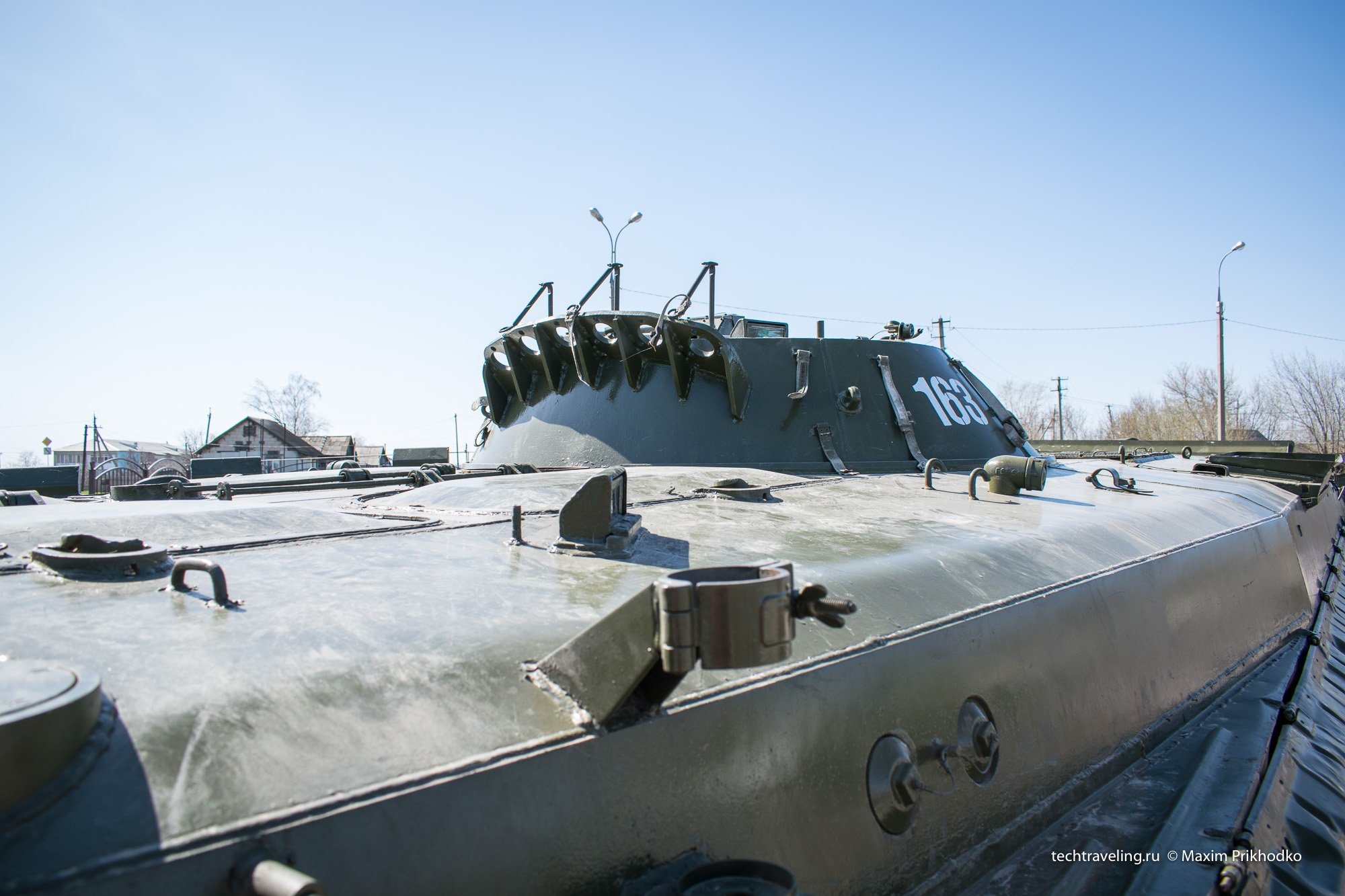

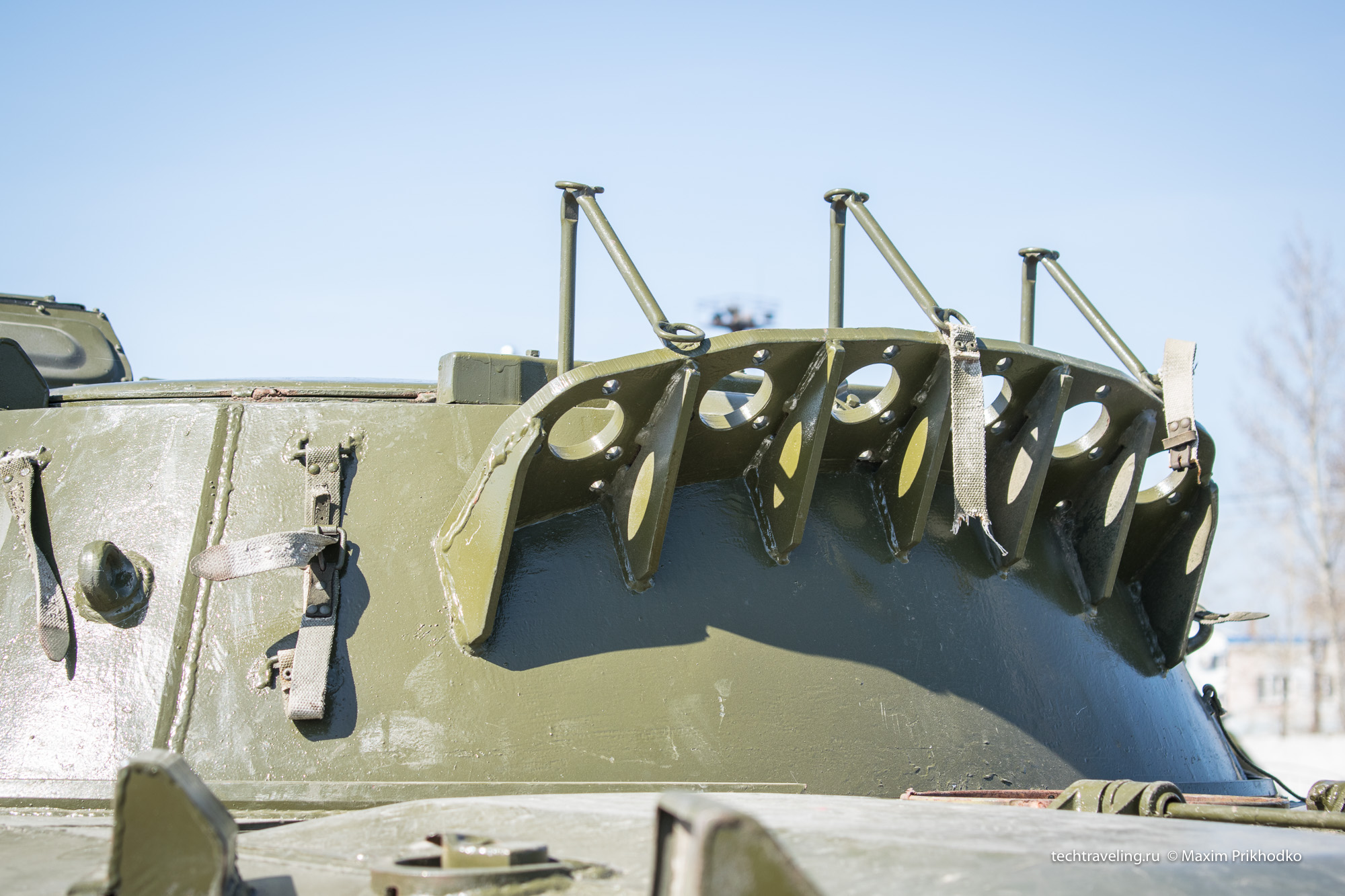

Вот этот кронштейн похож на крепление дымовых гранат — но точно я не уверен. Знатоки, подскажите!

БМП-1 Парк победы в селе Сергиевск

БМП-1 Сергиевск Самарская область

Гусеницы БМП-1 принципиально отличаются от танковых. В ней иное сочленение траков, при котором движущие части не перекрывают друг друга. Это обеспечивает ресурс гусениц до 8000 км.

БМП-1 Сергиевск Самарская область

БМП-1 Сергиевск Самарская область

.

БМП-1 Сергиевск Самарская область

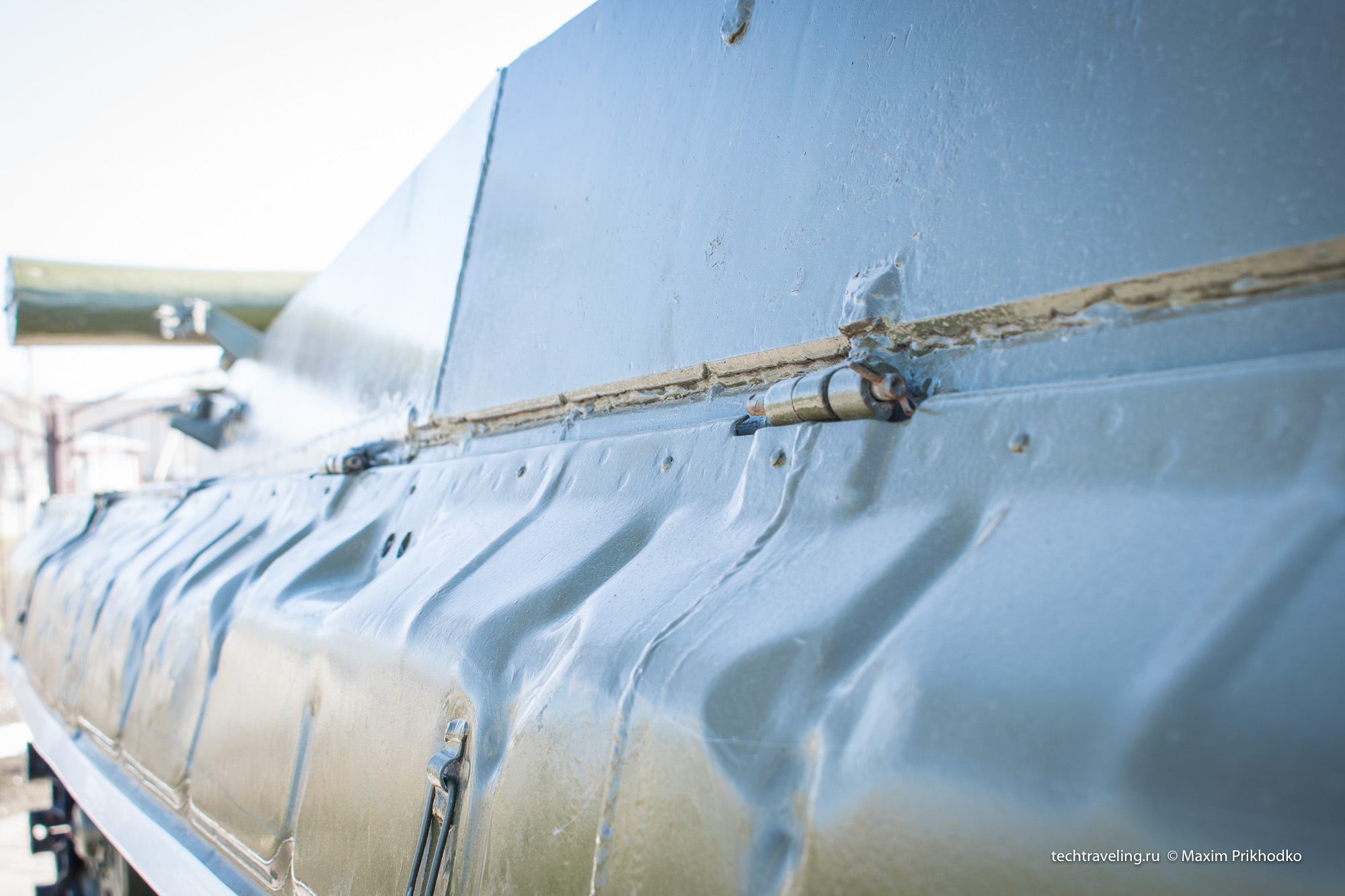

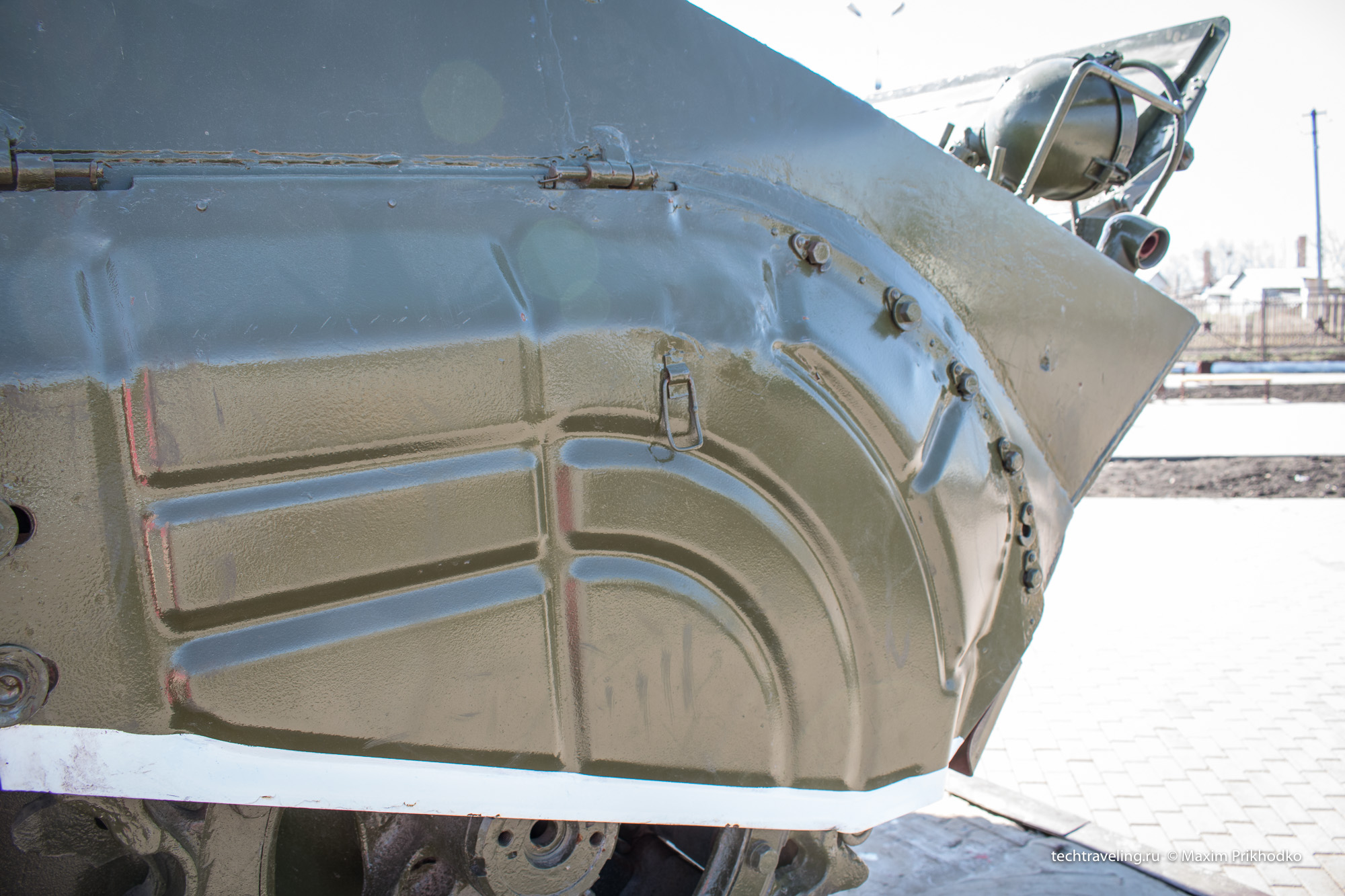

Надгусеничные полки съемные, крепятся на поворотных шарнирах.

БМП-1 Сергиевск Самарская область

БМП-1 Сергиевск Самарская область

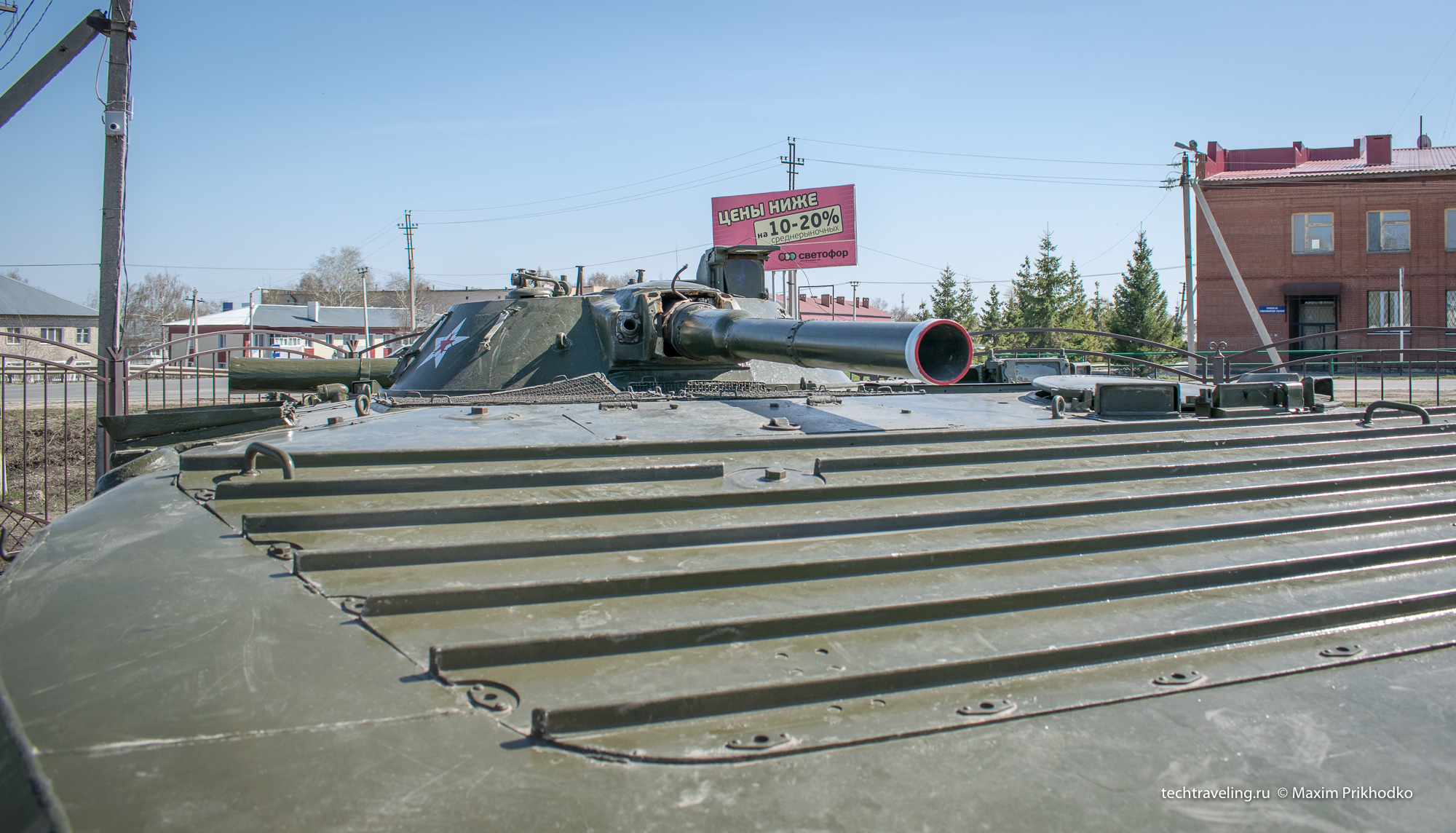

Крышка моторно-трансмиссионного отделения представляет собой откидывающийся ребристый бронелист из алюминиевого сплава.

БМП-1 Сергиевск Самарская область

На памятнике целы даже стекла фар! Интересно, надолго ли?

БМП-1 Сергиевск Самарская область

Танк Т-64А

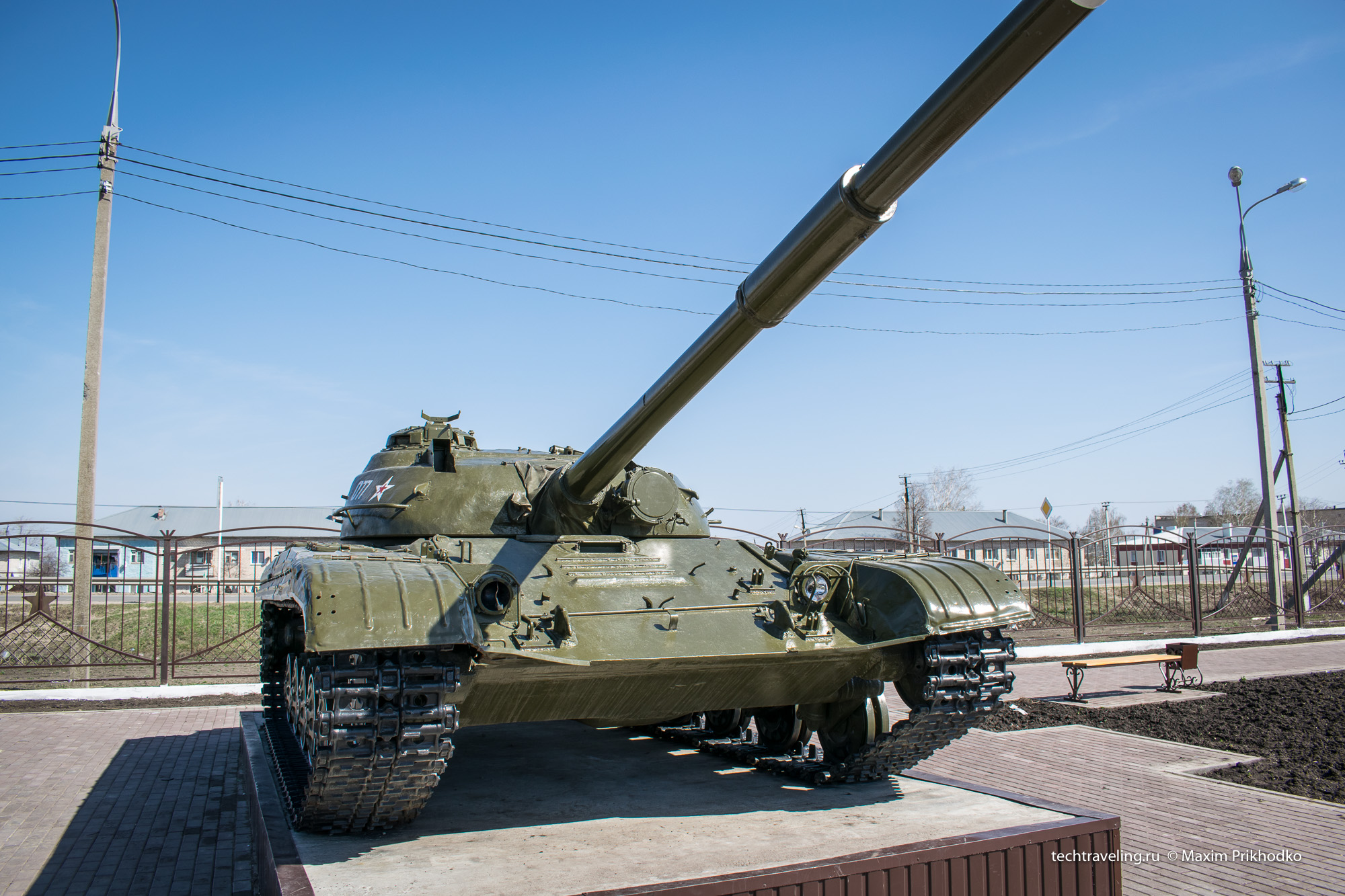

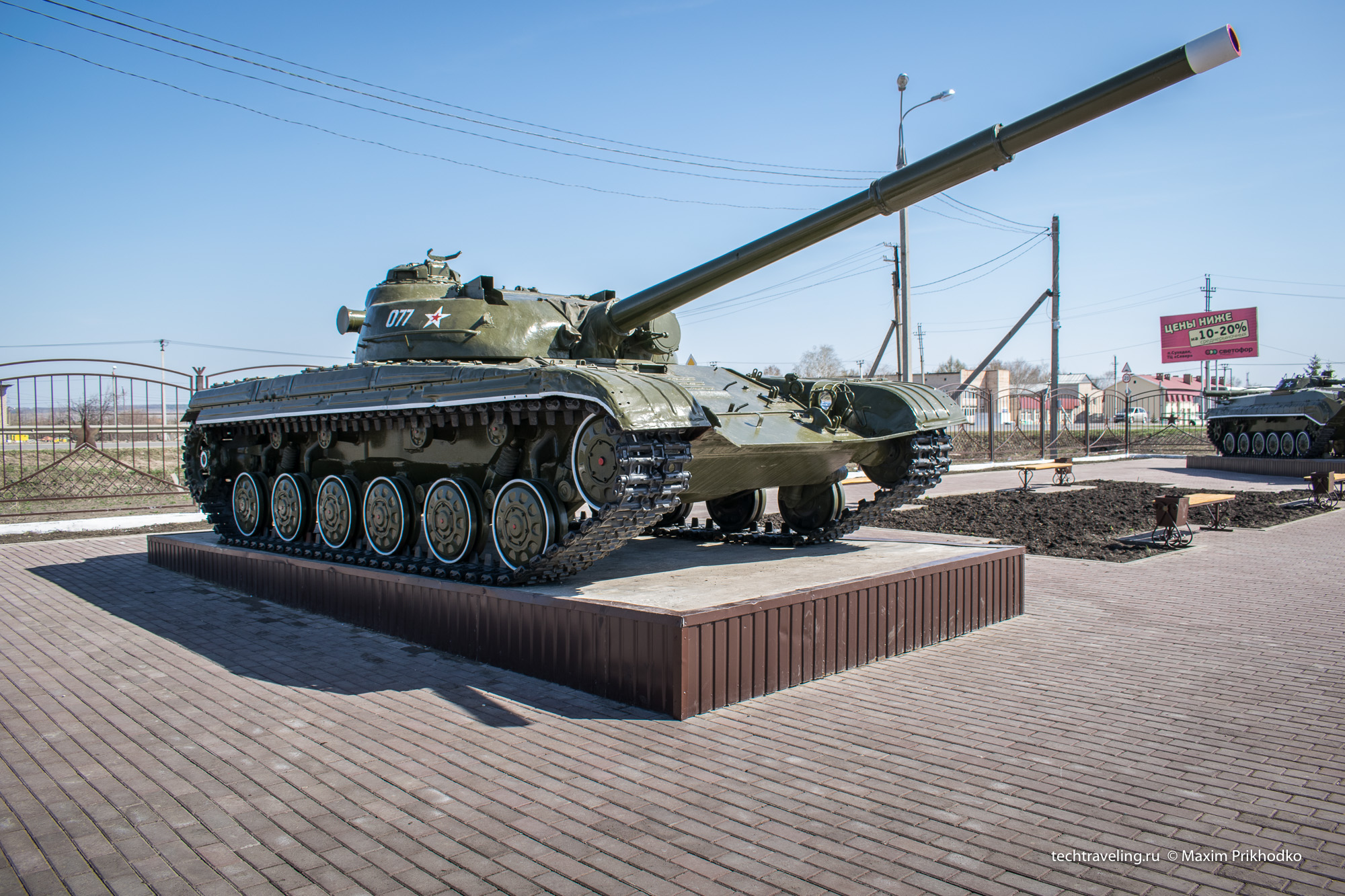

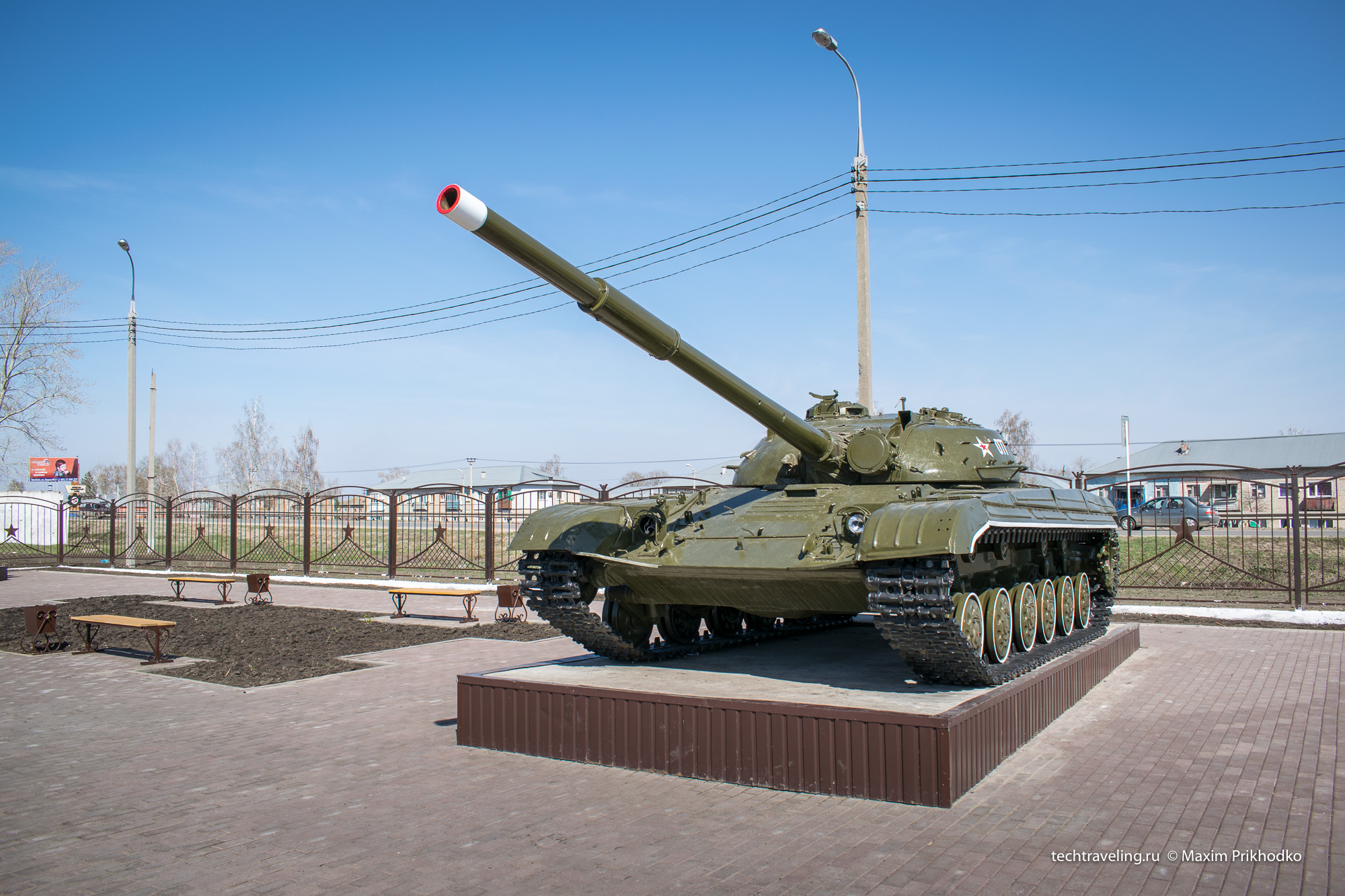

Рядышком с БМП-1 стоит еще одна знаковая для советского танкостроения машина — танк Т-64А. Появившийся в середине шестидесятых, этот танк стал, во многом, революционной машиной не только для СССР, но и мира. Средний танк Т-64 стал родоначальником целого класса, который сейчас носит во всем мире название «основной боевой танк».

Танк Т-64А Сергиевск Самарская область

Работы над Т-64 начались в 1961 году. Создаваемый для замены среднего танка Т-54, новый танк должен был стать платформой для установки новейшей гладкоствольной 115-мм танковой пушки Д-68 (2А21). Броня должна быть многослойной, обеспечивающей защиту от современных куммулятивных боеприпасов вероятного противника. В качестве силовой установки предполагался дизельный двигатель мощностью 600л.с. Совершенно иной (в отличии от всех существовавших на тот момент советских танков) задумывалась и ходовая часть — с катками малого диаметра и внутренней амортизацией.

Танк Т-64А Сергиевск Самарская область

Серийное производство нового танка началось в 1963 году. Приказ о принятии на вооружение среднего танка Т-64 вышел в 1967 году, а через три года — серийное производство первой модификации прекратилось.

Параллельно с конструкторским сопровождением выпуска Т-64, в КБ началась работа по установке на танк новой 125-мм гладкоствольной пушки. Установка новой пушки потребовала внесения существенных изменений в конструкцию башни, механизма заряжания, стабилизатора и прицельного оборудования. В 1968 году модернизированный танк, под индексом Т-64А, поступил в производство.

Танк Т-64А Сергиевск Самарская область

Т-64 был сверхсекретным танком, он никогда не поставлялся на экспорт ни в одну армию мира. Тем не менее, западные специалисты очень высоко оценили новинку. В журнале Armor была опубликована статья «Оценка советского танка Т-64», в которой была следующая фраза: «Если бы Т-64 пошёл в бой против танков НАТО 1960-х и 1970-х годов, он бы наверняка захватил превосходство на поле боя. И хотя развёртывание Т-64 было направлено на тогдашних вероятных противников СССР [в мирное, а не военное время], его последствия были несоизмеримо бо́льшими и они ощущаются по сей день.»

Танк Т-64А Сергиевск Самарская область

После распада СССР, некоторое количество танков Т-64 остались в распоряжении сопредельных государств — Казахстана, Украины, Узбекистана, Азербайджана. Украина, например, 25 танков Т-64БВ (с навесной динамической броней) продала в республику Конго, а оставшиеся танки переоборудовала в модификацию Т-64БМ «Булат». По состоянию на 2017 год, танки Т-64 имеются на вооружении как регулярной армии Украины, так и армий ДНР и ЛНР.

Танк Т-64А Сергиевск Самарская область

На базе Т-64 был создан опытный танк с газотурбинной силовой установкой — «объект 219». Однако, увеличившиеся мощность двигателя и масса машины, вкупе с новыми требованиями по динамическим характеристикам, заставили изменить чуть ли не всю конструкцию машины. Результатом таких работ стал новый танк — Т-80.

Танк Т-64А Сергиевск Самарская область

Давайте теперь более подробно посмотрим на отдельные узлы и агрегаты боевой машины.

Танк Т-64А Сергиевск Самарская область

Ходовая часть танка Т-64 получила алюминиевые катки с внутренней амортизацией, а также облегченную гусеничную ленту с параллельным резинометаллическим шарниром. Сверху по бортам располагаются по 4 поддерживающих ролика. Ведущее колесо (сзади) — со съемными венцами цевочного зацепления.

Танк Т-64А Сергиевск Самарская область

Танк Т-64А Сергиевск Самарская область

Масса всей ходовой части составляет всего лишь 15% от массы танка.

Танк Т-64А Сергиевск Самарская область

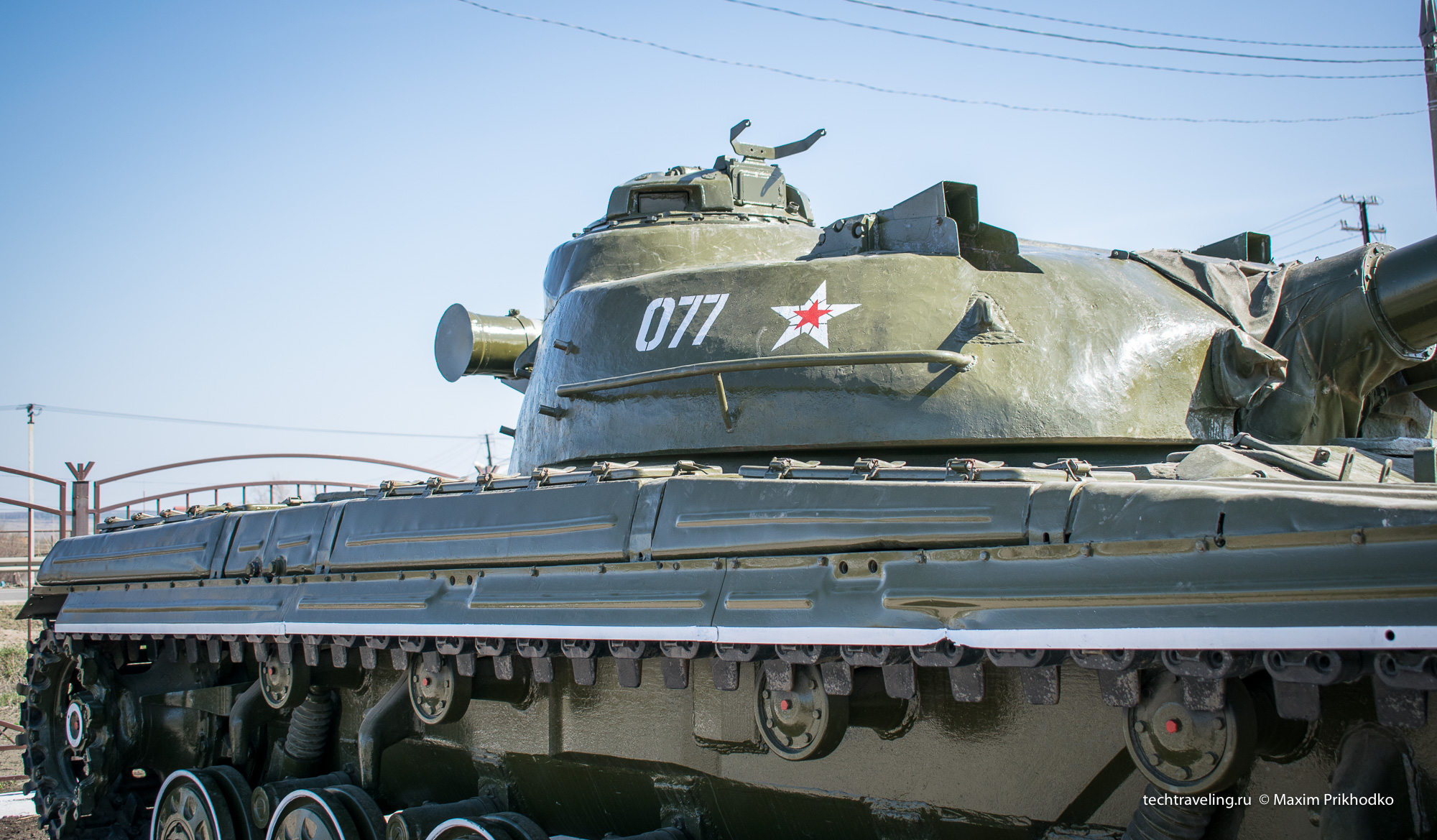

Башня полусферической формы, литая, с многослойным бронированием — ультрафарфоровыми шарами. Верхняя часть башни отливалась отдельно и затем приваривалась.

Танк Т-64А Сергиевск Самарская область

Бронекорпус танка Т-64 также выполнен по комбинированной схеме — броневая сталь совмещалась с двумя листами стеклопластика. Верхняя лобовая деталь имеет угол наклона в 68 градусов — это дает танку защиту от 105-мм куммулятивных снарядов танковых пушек вероятного противника.

Танк Т-64А Сергиевск Самарская область

Основное вооружение Т-64А — гладкоствольная 125-мм пушка, оснащенная автоматом заряжания.

Танк Т-64А Сергиевск Самарская область

Танк Т-64А Сергиевск Самарская область

Слева от пушки располагается танковый прожектор «Луна».

Танк Т-64А Сергиевск Самарская область

Танк Т-64А Сергиевск Самарская область

На командирской башенке виден кронштейн крепления крупнокалиберного зенитного пулемета — на памятнике он снят.

Танк Т-64А Сергиевск Самарская область

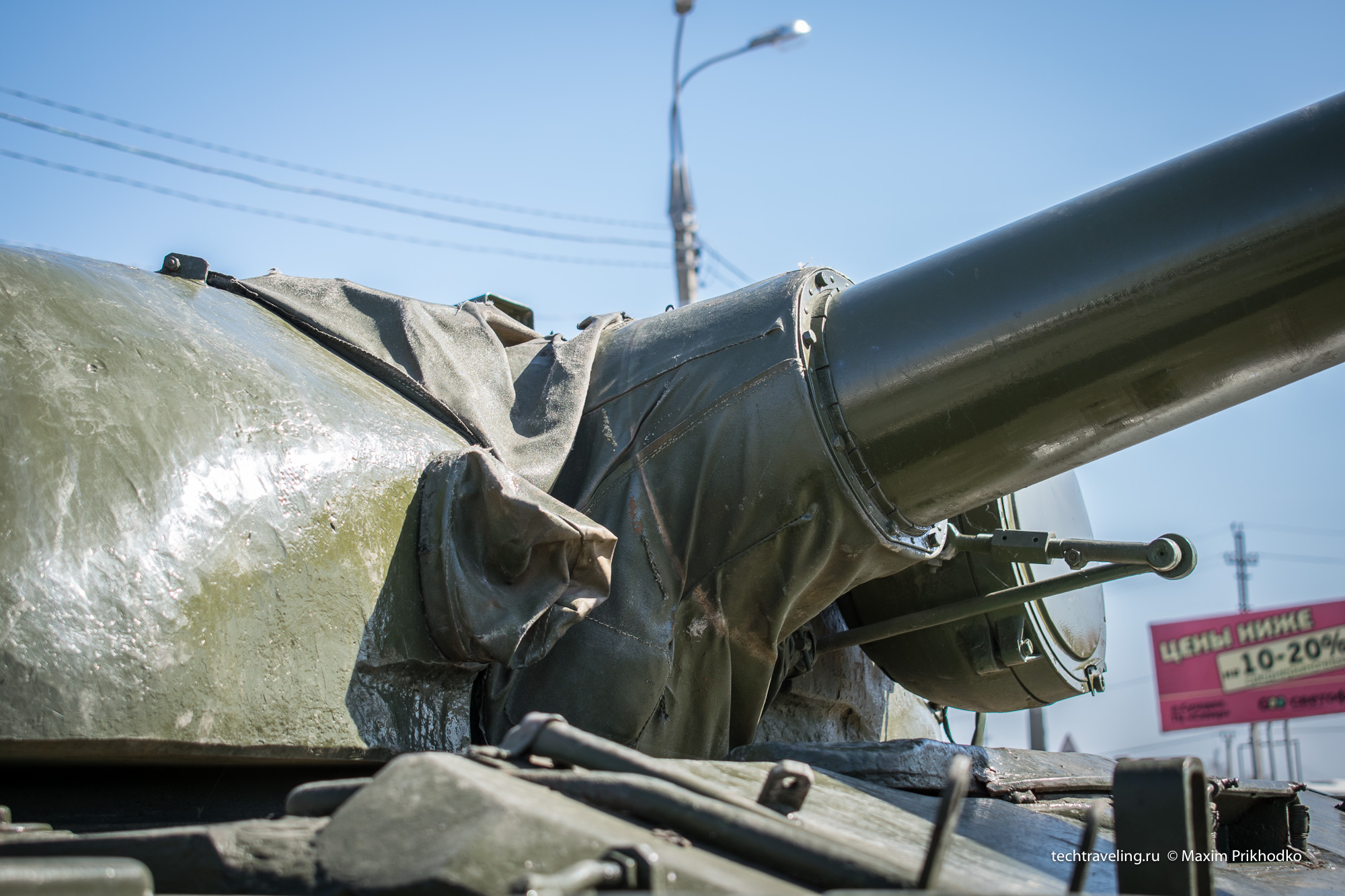

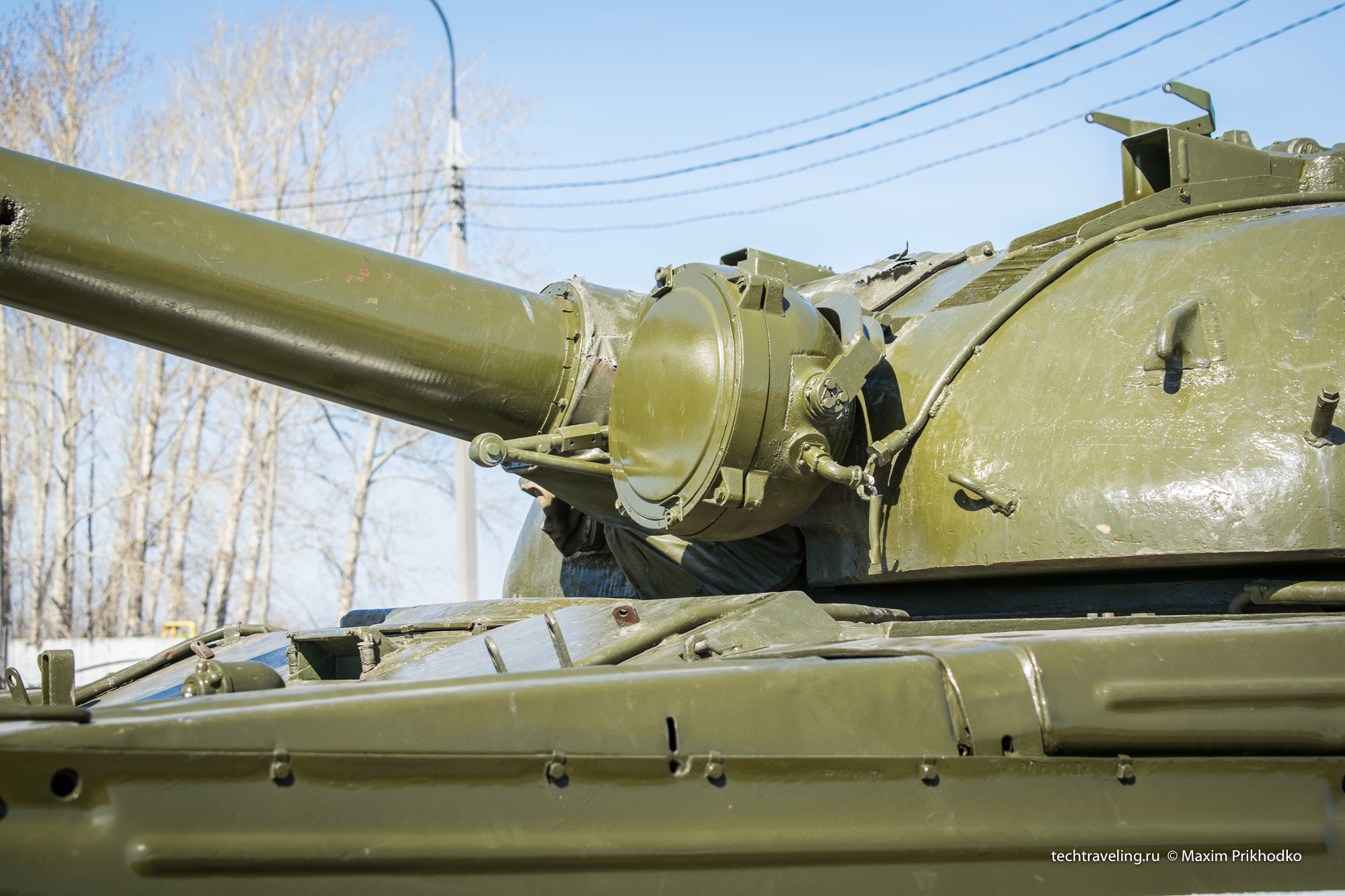

Отличный вид на маску пушки.

Танк Т-64А Сергиевск Самарская область

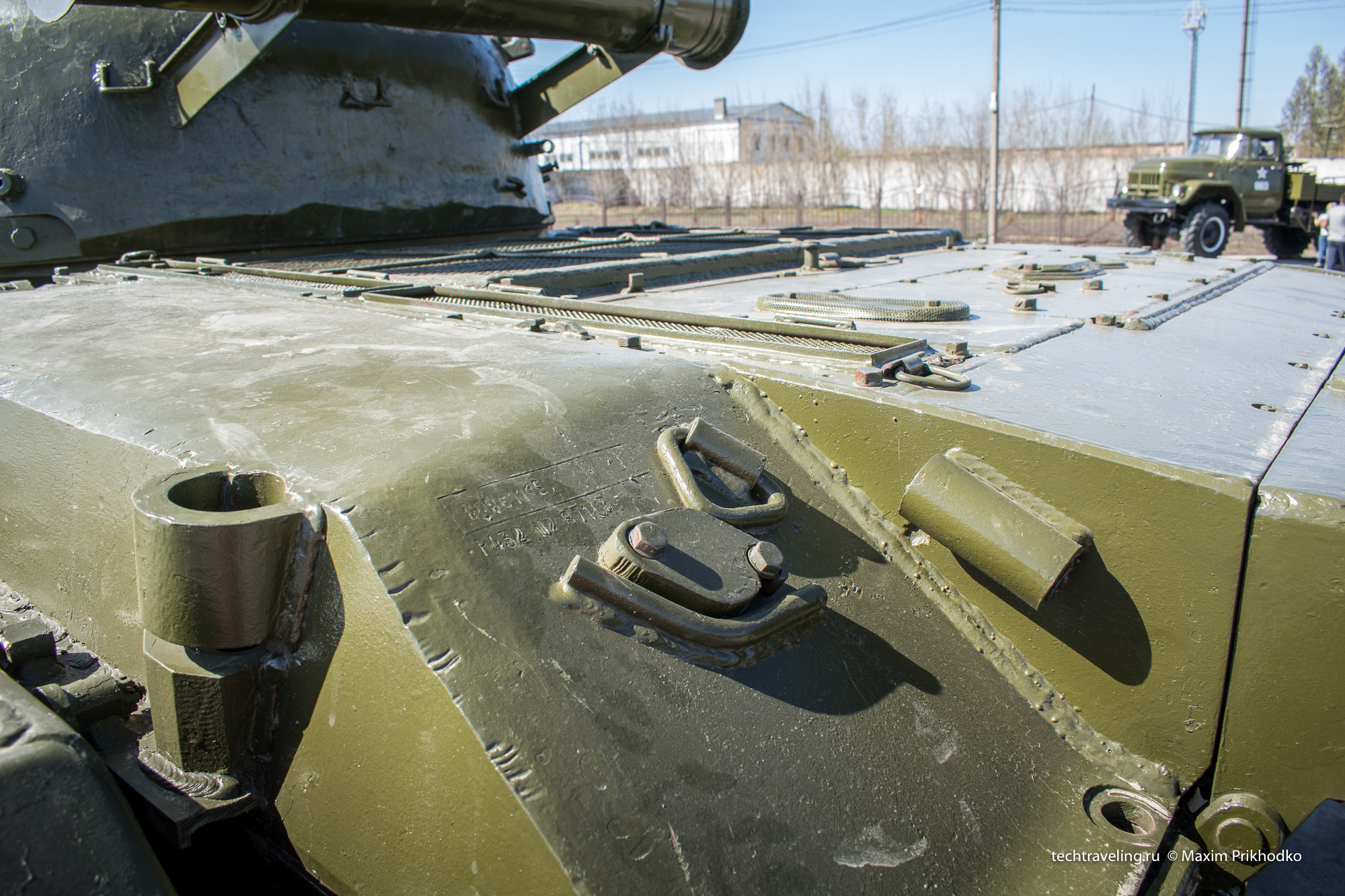

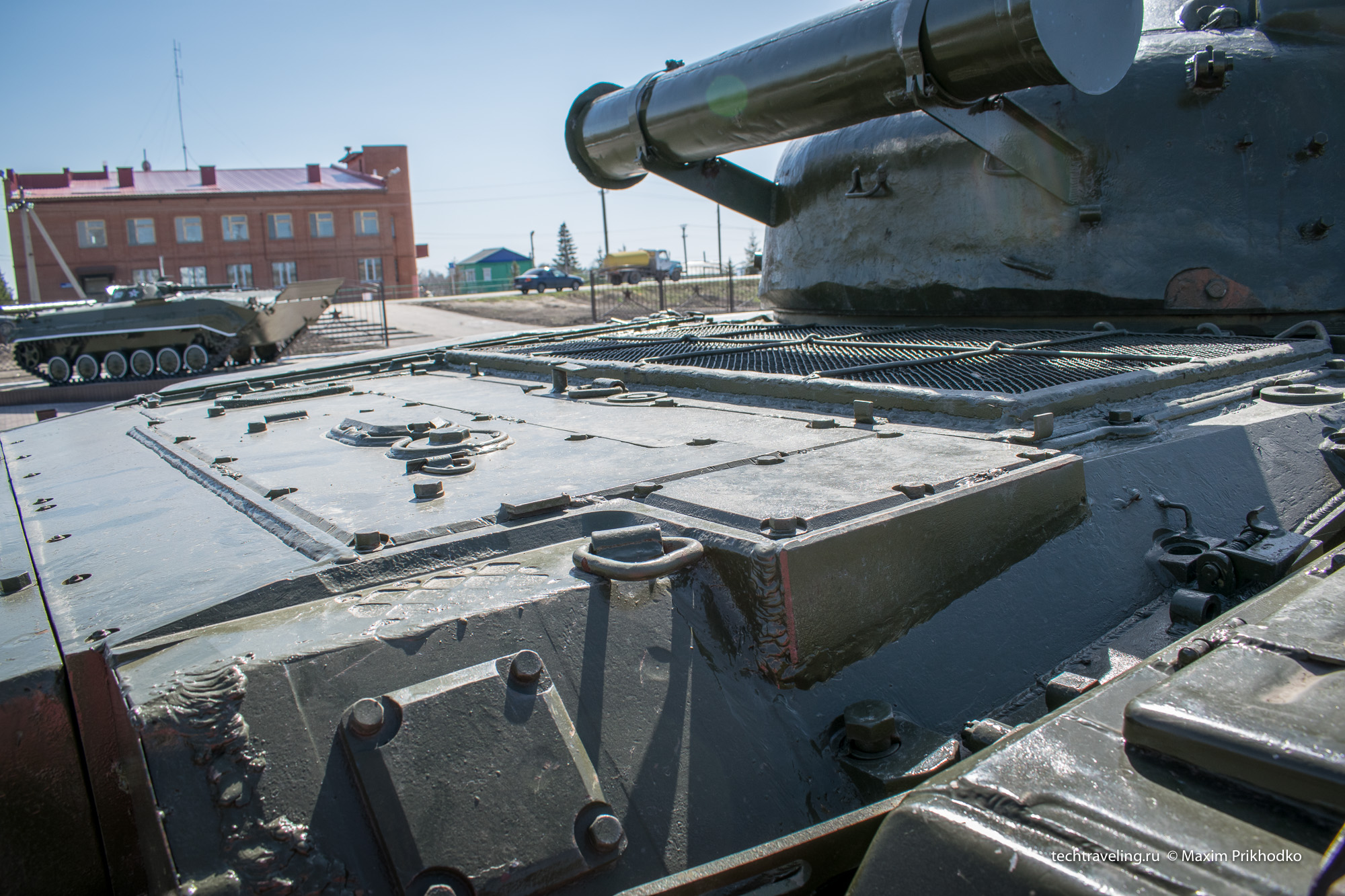

Крыша моторно-трансмиссионного отделения.

Танк Т-64А Сергиевск Самарская область

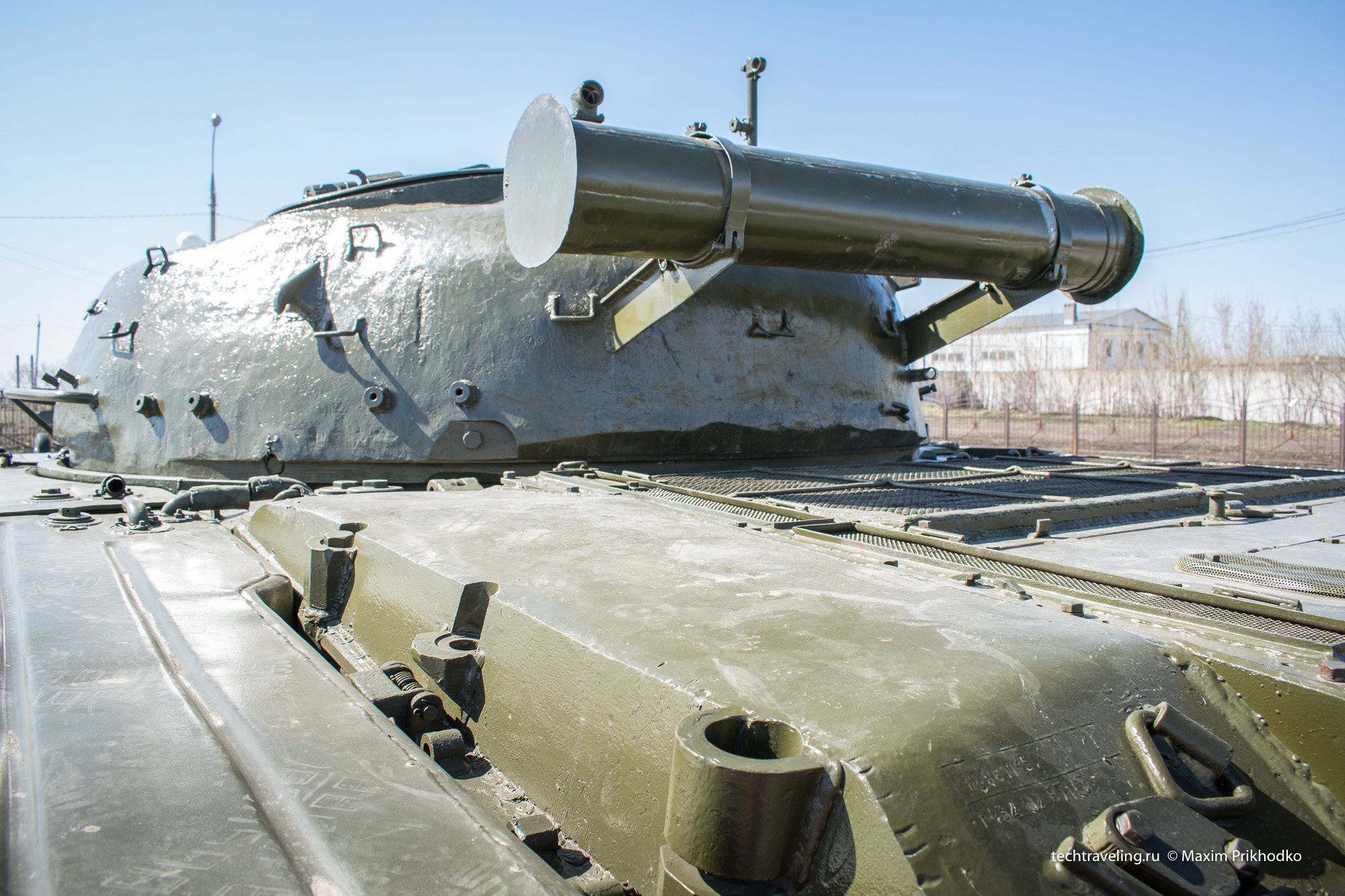

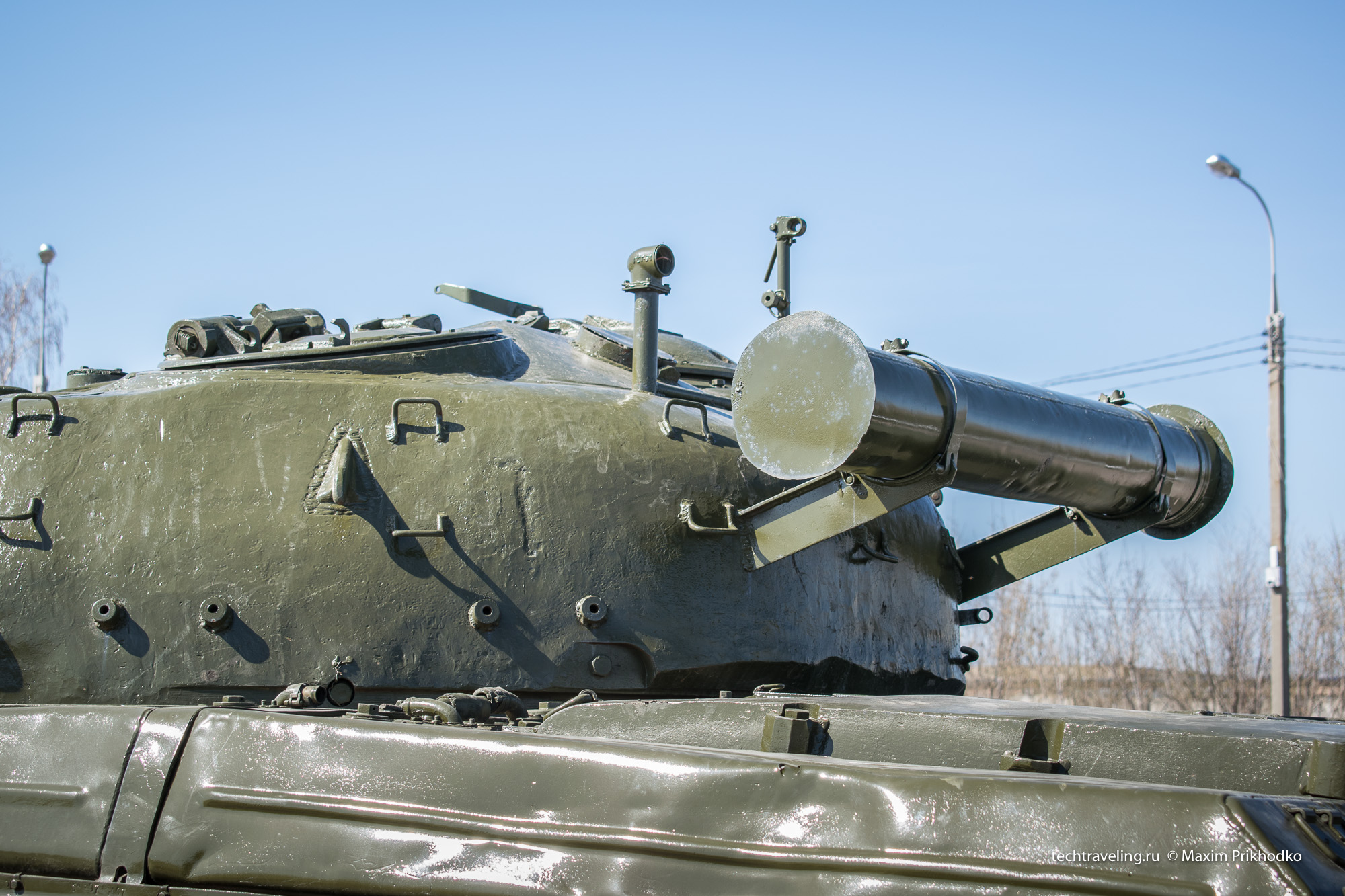

На задней части башни закреплено оборудование для подводного вождения танка (ОПВТ).

Танк Т-64А Сергиевск Самарская область

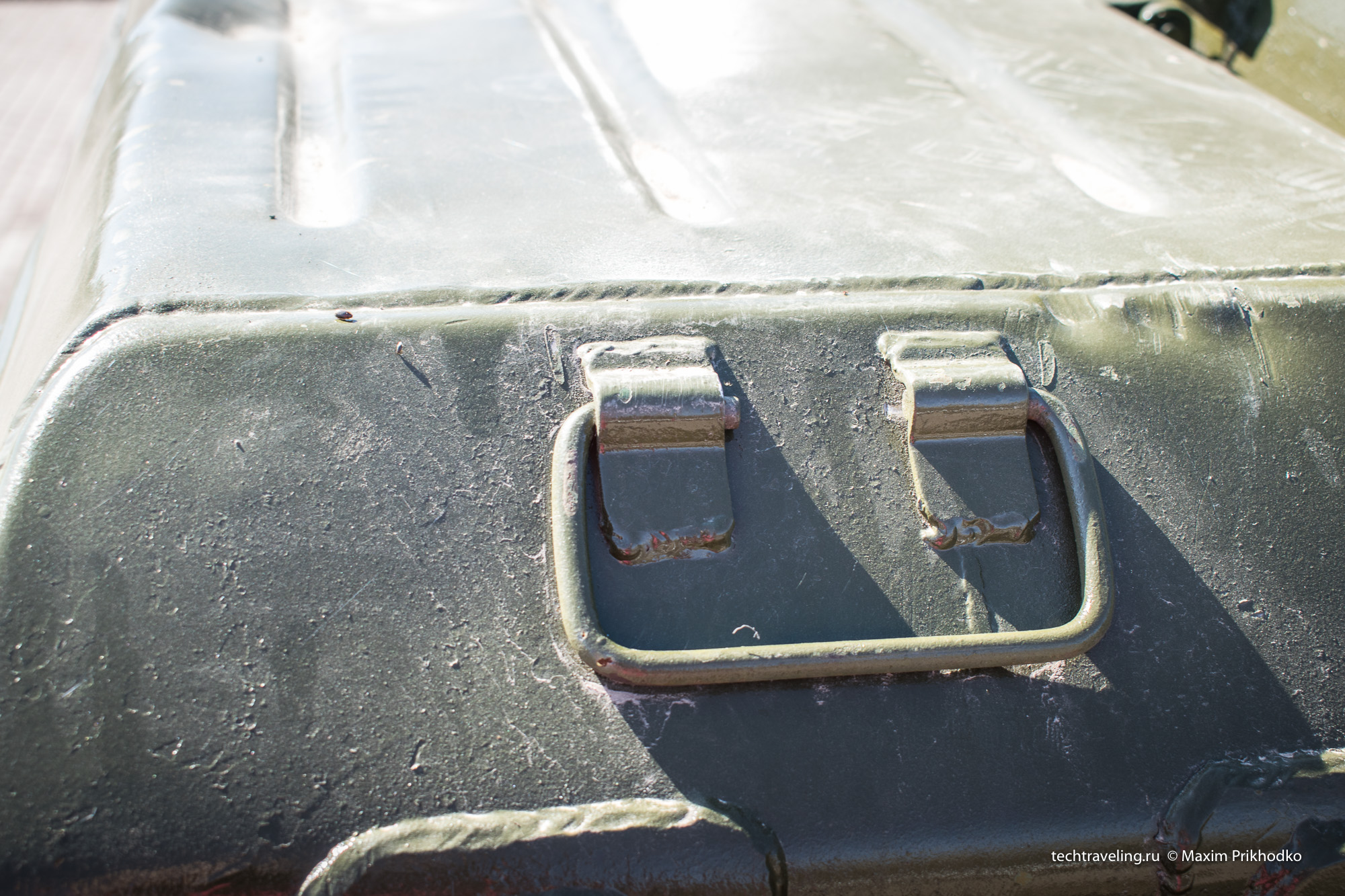

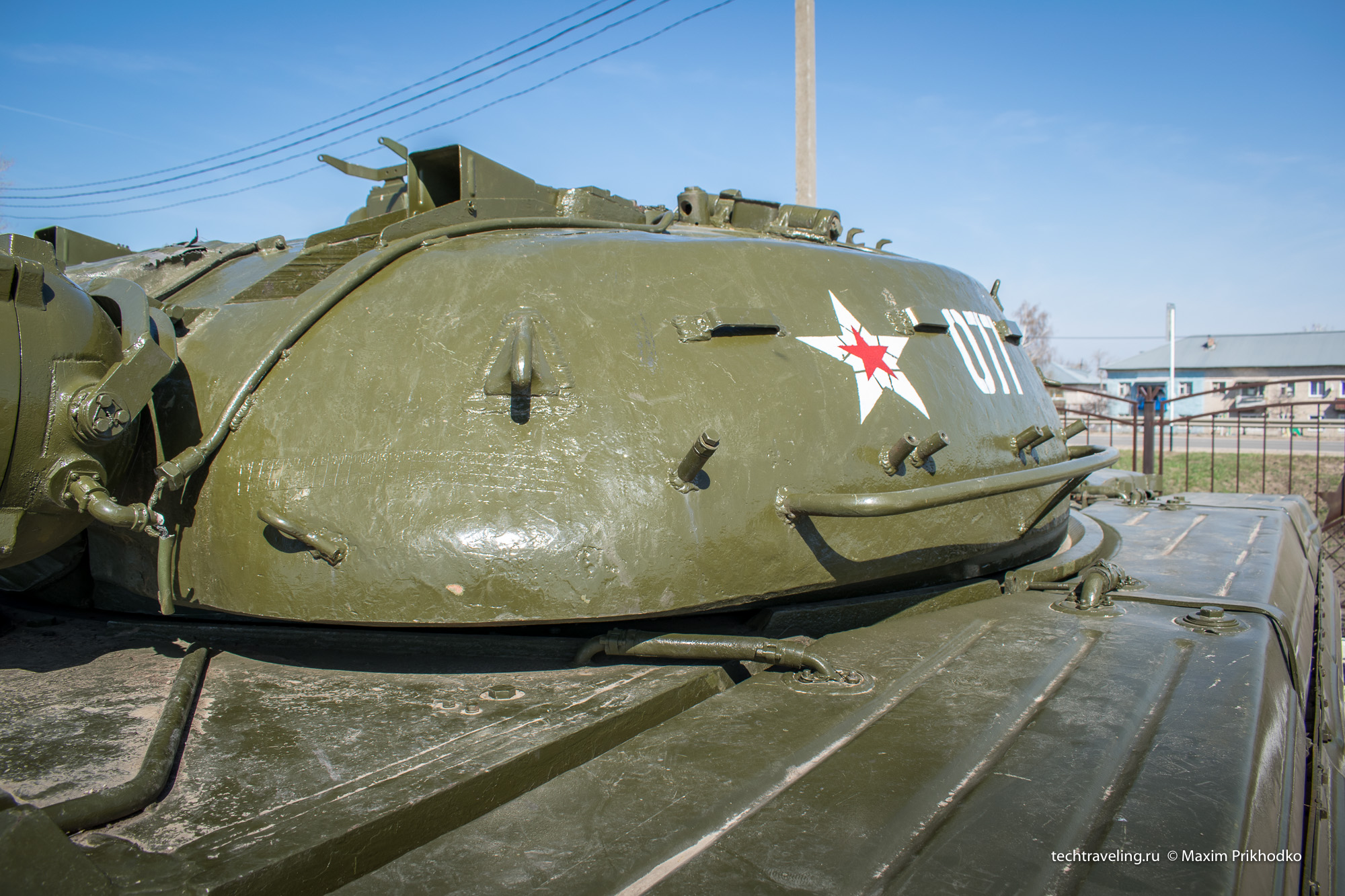

Замки и кронштейны комплектов ЗИП.

Танк Т-64А Сергиевск Самарская область

Танк Т-64А Сергиевск Самарская область

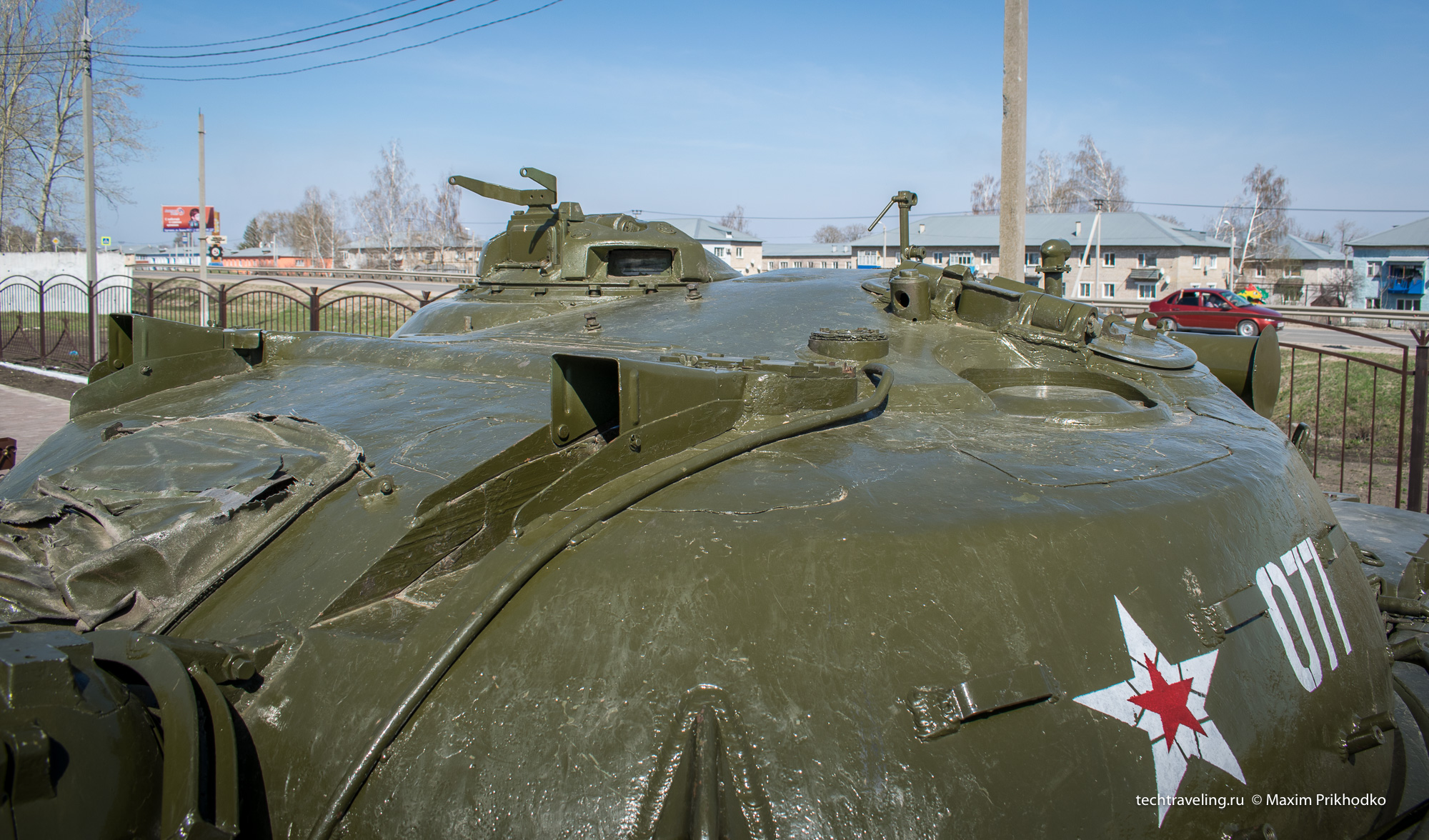

Немножко деталировки башни. Я не сильно разбираюсь что там что, поэтому — буду благодарен, если вы в комментариях меня дополните.

Танк Т-64А Сергиевск Самарская область
Танк Т-64А Сергиевск Самарская область

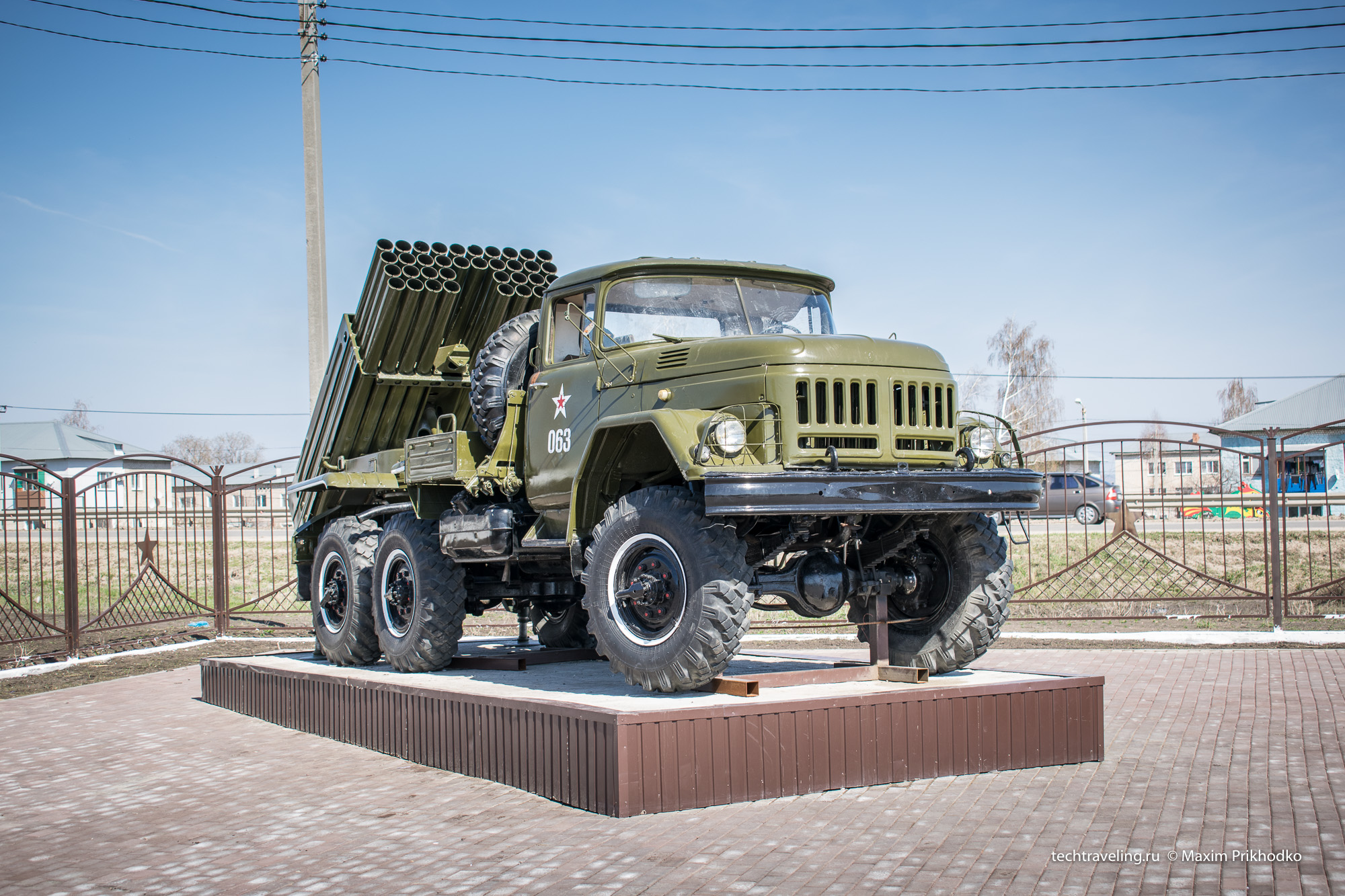

Реактивная система залпового огня БМ-21 «Град»

Дочка знаменитой «Катюши», эта боевая установка служит в частях Советского Союза и России уже более полувека — и на пенсию, похоже, не собирается.

Установка БМ-21 Град Сергиевск Самарская область

Разработка системы залпового огня была начата в НИИ-147 в 1959 году. В 1962 году первые машины были готовы и поступили на испытания. При планируемом пробеге в 10 000 км испытуемая машина без поломок прошла только 3380 км. Переработав конструкцию заднего моста, надежность боевой машины значительно увеличили.

В серию БМ-21 пошла в начале 1964 года, после устранения подавляющего большинства выявленных на испытаниях замечаний. 7 ноября 1964 года «Град» был впервые показан на публике.

Установка БМ-21 Град Сергиевск Самарская область

Серийное производство боевых машин БМ-21 длилось четверть века — до 1988 года. За время серийного выпуска только в Советскую армию было поставлено 6536 боевых машин. На экспорт было изготовлено ещё не менее 646 машин. К 1995 году уже после завершения серийного производства, более 2000 боевых машин БМ-21 находились на вооружении 50 стран мира.

Установка БМ-21 Град Сергиевск Самарская область

В качестве шасси БМ-21 использовался автомобиль «Урал-375Д», в дальнейшем была создана боевая машина БМ-21-1 на доработанном шасси грузового автомобиля повышенной проходимости «Урал-4320». Модификация «Град-1» монтируется на «ЗИЛ-131» — как раз ее вы и видите на фото. Машины на базе «Урала» я тоже фотографировал ранее — вот в этом репортаже есть.

Установка БМ-21 Град Сергиевск Самарская область

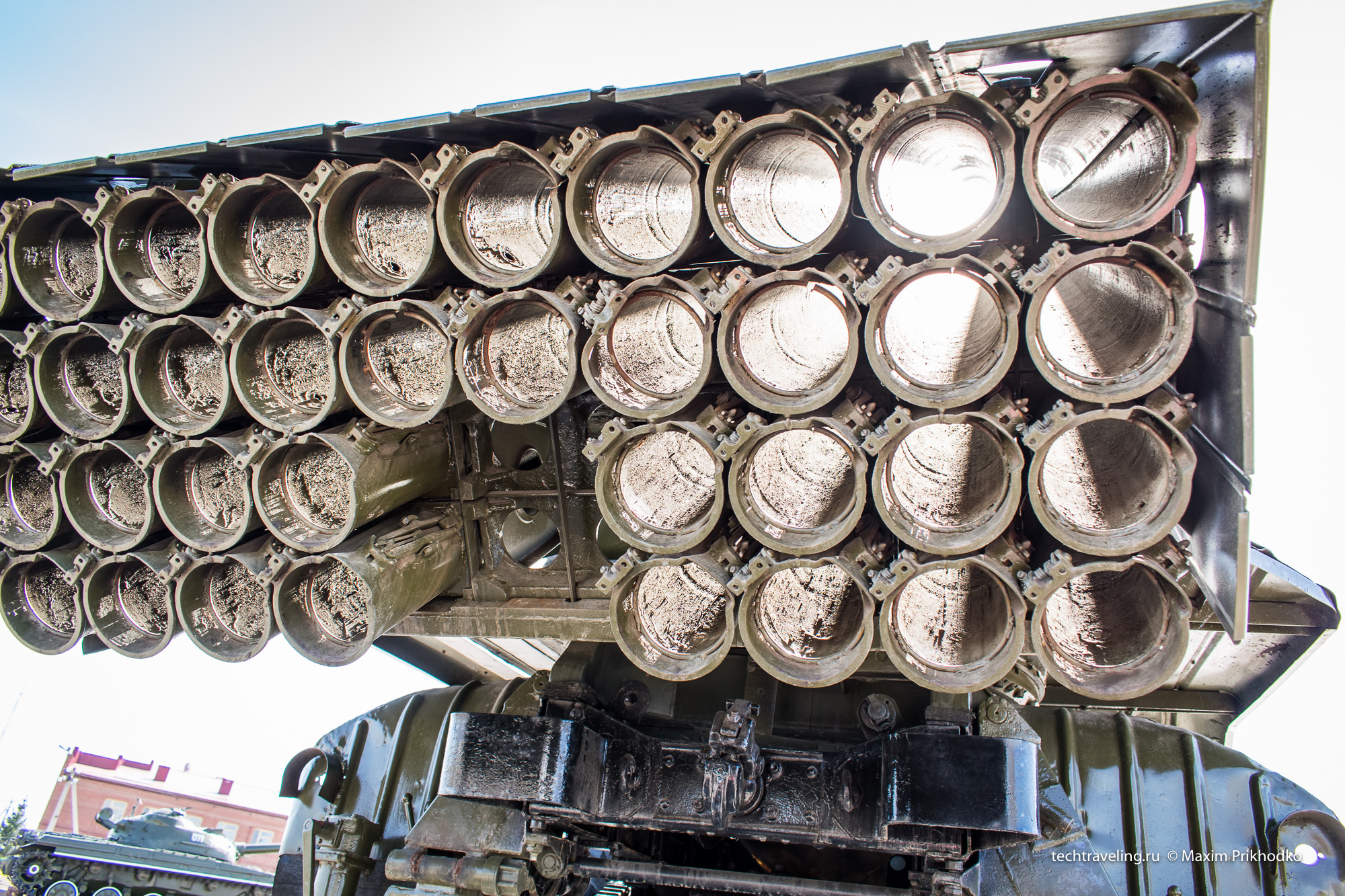

Артиллерийская часть БМ состоит из трубчатых направляющих, рамы, подъемного и поворотного механизма, основы и погона, люльки, электрооборудования, пневмооборудования и прицельных приспособлений. Число трубчатых направляющих составляет сорок единиц, они служат для транспортировки реактивных снарядов, для направления их полета, а также для придания им вращательного движения. Для этого в каждой направляющей сделан П-образный паз.

Установка БМ-21 Град Сергиевск Самарская область

Для РСЗО «Град» разработана широкая номенклатура боеприпасов, которые отличаются своими характеристиками: дальностью стрельбы, типом боевой части и взрывателя.

Установка БМ-21 Град Сергиевск Самарская область

Боевое прошлое этой машины очень богатое — конфликт на острове Даманский в 1969 году, Афганская война, обе Чеченских кампании, Южная Осетия; современные конфликты — Украина и Сирия.

Установка БМ-21 Град Сергиевск Самарская область

Напоследок хочу вам показать очень зрелищное видео ночных стрельб «Градов».

Впечатляет, не правда ли?

Противотанковая пушка МТ-12 «Рапира»

От артиллерии реактивной перейдем к обычным пушкам. Четвертым экспонатом парка оказалось 100-миллиметровое гладкоствольное орудие МТ-12 «Рапира», поступившее на вооружение советской армии в начале семидесятых годов. Противотанковая пушка МТ-12 до сих пор находится на вооружении российских сухопутных войск, также это орудие эксплуатируется в армиях Украины, Молдовы, Казахстана, Киргизии и ряда других стран.

Пушка МТ-12 Рапира Сергиевск Самарская область

Гладкий длинный ствол орудия (длина 61 калибр) выполнен в виде трубы-моноблока в сборе с дульным тормозом, обоймой и казенником. Он обеспечивает высокую скорость полета снаряда для стрельбы невращающимися, стабилизирующимися в полете снарядами и управляемыми ракетами. Для артиллерийских боеприпасов эффективная огневая дистанция прямой наводкой составляет 1880 метров. Максимальная дальность полета снаряда – свыше 8 км. Дальность эффективной стрельбы управляемыми ракетами — до 4 километров.

Пушка имеет достаточно необычный дульный тормоз, получивший неформальное прозвище «солонка». При выстреле он существенно компенсирует отдачу, но при этом демаскирует позицию яркой вспышкой раскаленных пороховых газов, вырывающихся из отверстий на конце ствола.

Пушка МТ-12 Рапира Сергиевск Самарская область

Пушка в парке установлена в боевой позиции — с разведенными станинами и опущенным нижним броневым щитом.

Пушка МТ-12 Рапира Сергиевск Самарская область

В настоящее время на вооружении Российской Армии находится более двух с половиной тысяч единиц МТ-12, большая часть из которых — законсервирована.

Пушка МТ-12 Рапира Сергиевск Самарская область

Гаубица Д-30

Последний образец вооружения в парке — 122-мм артиллерийское орудие Д-30. Гаубица принята на вооружение в 1963 году — и до сих пор стоит на вооружении более чем в сорока странах мира.

Кстати, именно Д-30 — и есть та самая знаменитая «петропавловская пушка», которая ежедневно отмечает полдень выстрелом со стены Нарышкина бастиона Петропавловской крепости в Санкт-Перебурге!

Гаубица Д-30 Сергиевск Самарская область

Орудие легко узнать по трем лафетным станинам, разнесенным друг от друга на углы в 120 градусов, а также — по поднятым колесам. Это боевое положение артустановки. Время, которое требуется расчету на то, чтобы перевести гаубицу из походного положения в боевое — от 100 до 150 секунд. Огромный плюс такого конструктивного решения — возможность вести круговой обстрел, не меняя позиции орудия.

Гаубица Д-30 Сергиевск Самарская область

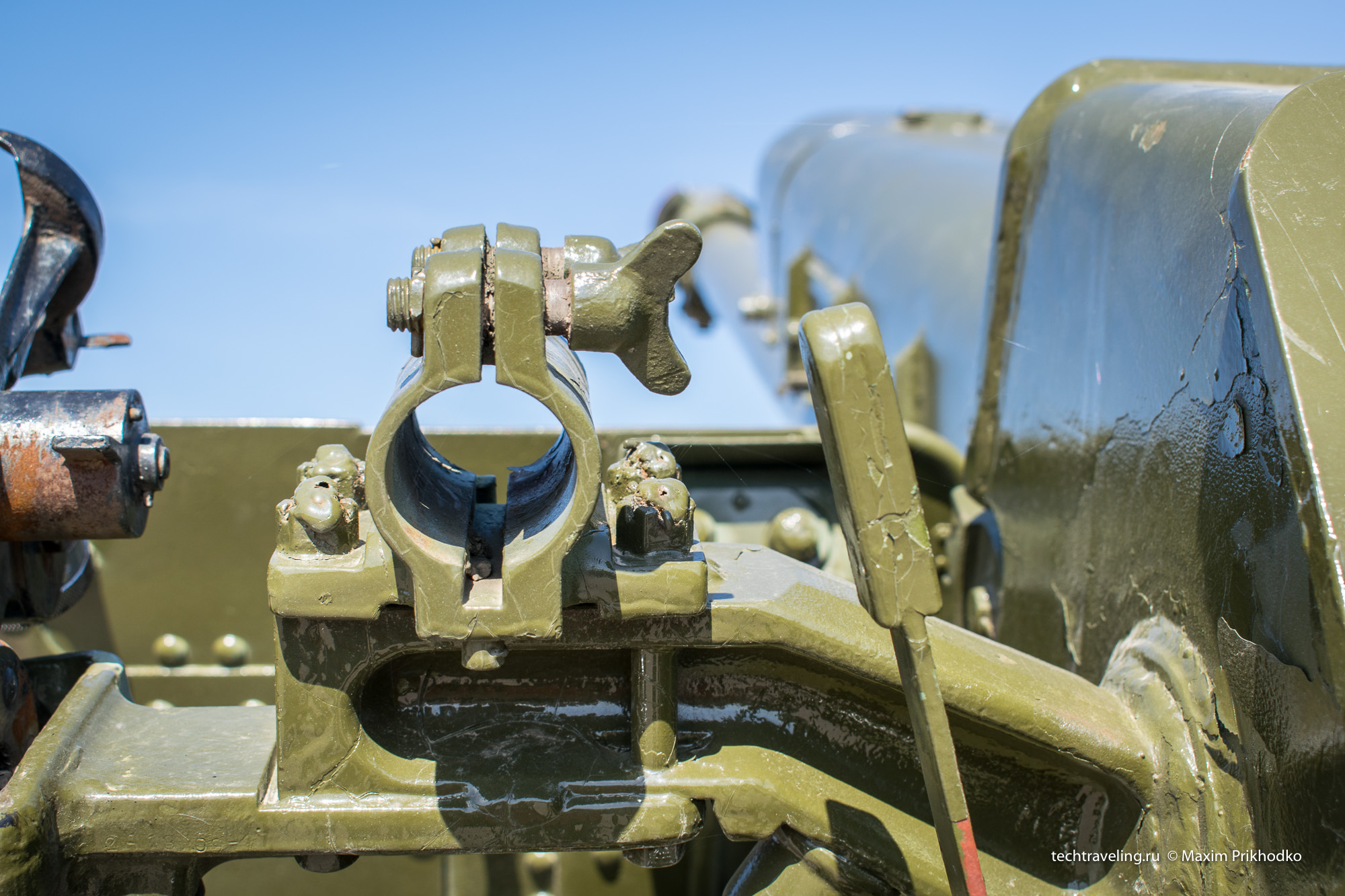

Как ни странно, на памятнике до сих пор целы прицельные приспособления — обычно на пушки-памятники их либо изначально не ставят, либо — отрывают вандалы в первые несколько месяцев жизни памятника.

Гаубица Д-30 Сергиевск Самарская область

Вот здесь можно хорошо все «потроха» разглядеть. Видны приводы горизонтальной и вертикальной наводки, казенник пушки, прицельные приспособления — телескопический и панорамный прицелы.

Гаубица Д-30 Сергиевск Самарская область

Гаубица Д-30 Сергиевск Самарская область

На стволе орудия мы видим дульный тормоз, а также — два зацепа-крепления, с помощью которых гаубицу буксируют в походном положении. Штатным средством буксировки пушки является автомобиль Урал-4320 — он может перевозить орудие со скоростью до 80 км/ч (в зависимости от типа и качества дорожного покрытия). По воздуху гаубицу транспортируют на вертолете и даже — сбрасывают на парашютах!

Гаубица Д-30 Сергиевск Самарская область

Д-30 за последние полвека успела повоевать практически везде, во всех более-менее крупных вооруженных конфликтах на планете. На ее основе созданы с полдюжины самоходных установок — 2С1 «Гвоздика», САУ 2С2 «Фиалка», китайский Type 85 и другие. Гаубица Д-30 стоит на вооружении войск России, Венгрии, Вьетнама, Ливана, Китая, Монголии, Румынии, Украины и Афганистана, а также (предположительно) — Польши, Ирака, Чехии и Словакии.

Вот такая небольшая, но достаточно интересная экспозиция. Село однозначно стоит посещения, особенно — если включить в маршрут знаменитые «Сергиевские минеральные воды» в соседнем Серноводске!
